Le coffret 10x13 comporte 10 entrées programmables et 13 sorties par contacts secs inverseurs, plus 1 sortie par contact sec pour buzzer supplémentaire.

Le 10x13 est un coffret d'alarme technique actuellement à la pointe de la technologie et de la fiabilité.
Il est conçu avec des protections mécaniques et électroniques devant éviter la destruction de l'appareil, à la suite de fausses manœuvres (sous condition de respecter la notice de mise en service).

Circuit imprimé double face, haute densité, vernis épargne vert,Trous métallisés. Circuits intégrés C-MOS.
Coffret en polyester s'ouvrant grâce à un jeu de charnières.

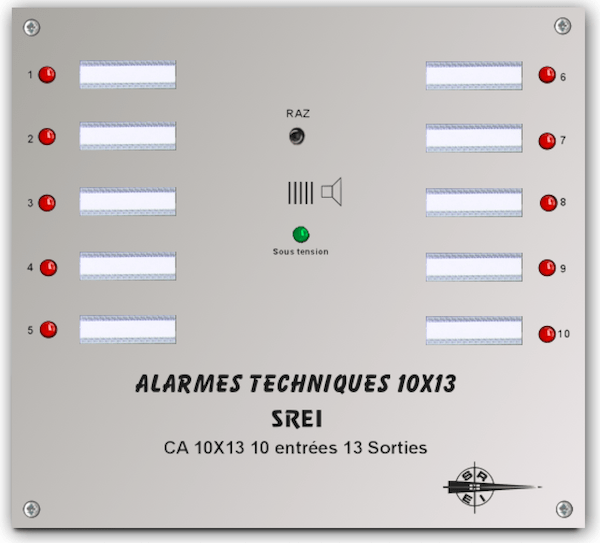

Façade aluminium brossé, sérigraphiée.
Poids 1290 grammes.
Plusieurs 10x13 peuvent être branchés en parallèle.
Les 2 circuits imprimés sont protégés par des caches en lexan qui ne doivent en aucun cas être enlevés, quand le 10X13 est sous tension.

---

Entrées

- 10 entrées programmables individuellement en ouverture ou en fermeture de boucle.
- Entrées protégées.
- Constante de temps des entrées égale à 0,5 seconde de manière à s'affranchir des perturbations de ligne et éviter les alarmes intempestives.
- Sur demande, les alarmes d'entrées peuvent être mémorisées.
- 1 entrée RAZ externe.

- 13 sorties par contacts inverseurs, soit :
- une par zone (entrées).
- une alarme de synthèse IM programmable.
- une alarme de synthèse ID programmable.
- une alarme manque de tension.
- Intensité commutable par sortie : 500 mA typique sous 48 Volts.
*Valeur maximum à ne pas dépasser 800 mA crête.
Tous les relais de sortie étant des inverseurs, différentes retransmissions des données (ouverture ou fermeture) peuvent être utilisées.
Un contact inverseur retransmission de l'alarme sonore est également prévu.

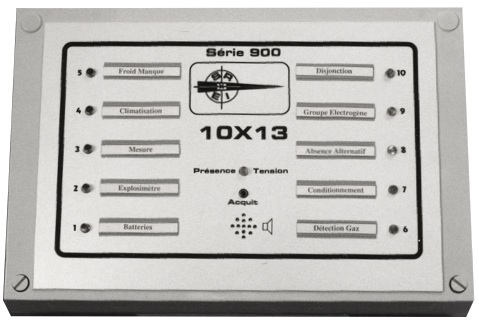

Outre un Voyant " sous tension " (led verte) se trouve :
- 10 leds rouges soit une par zone (entrée).
- 1 poussoir acquit de l'alarme sonore (et suivant le cas : acquittement de la mémoire, voir fonctionnement).
- 1 buzzer piezo électrique (alarme sonore).
- 10 porte-étiquettes (soit un par zone) (une planche de 64 étiquettes imprimées est fournie).

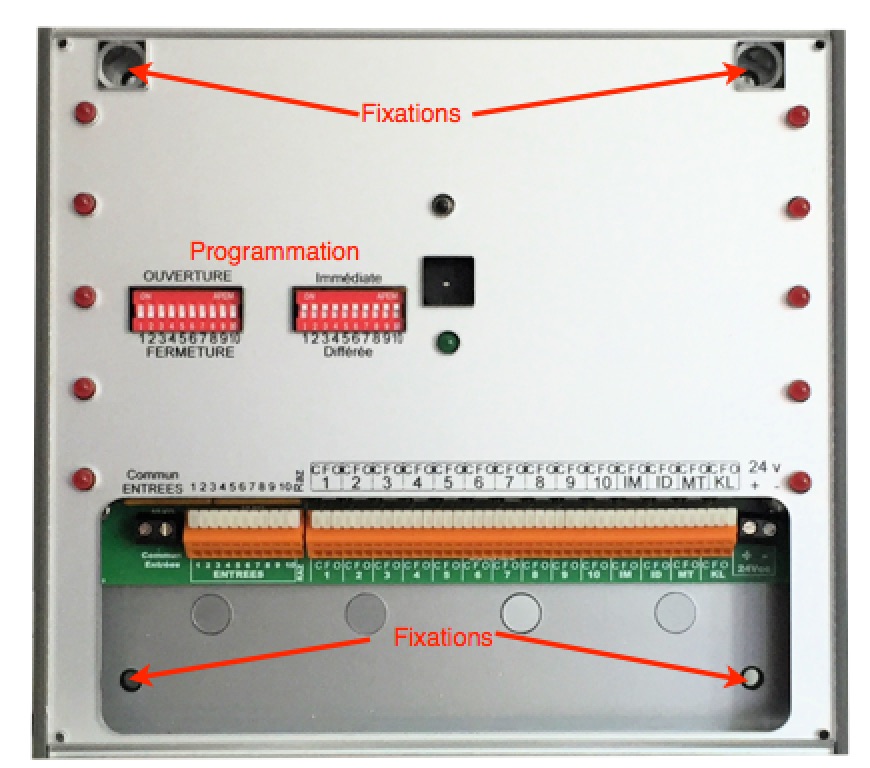

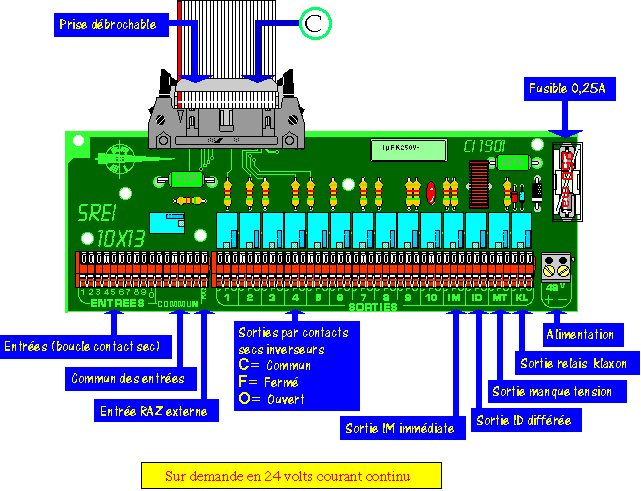

Dans la partie fixe du boîtier se trouve le circuit imprimé supportant les bornes, les relais de sorties et le fusible (0,25 A).

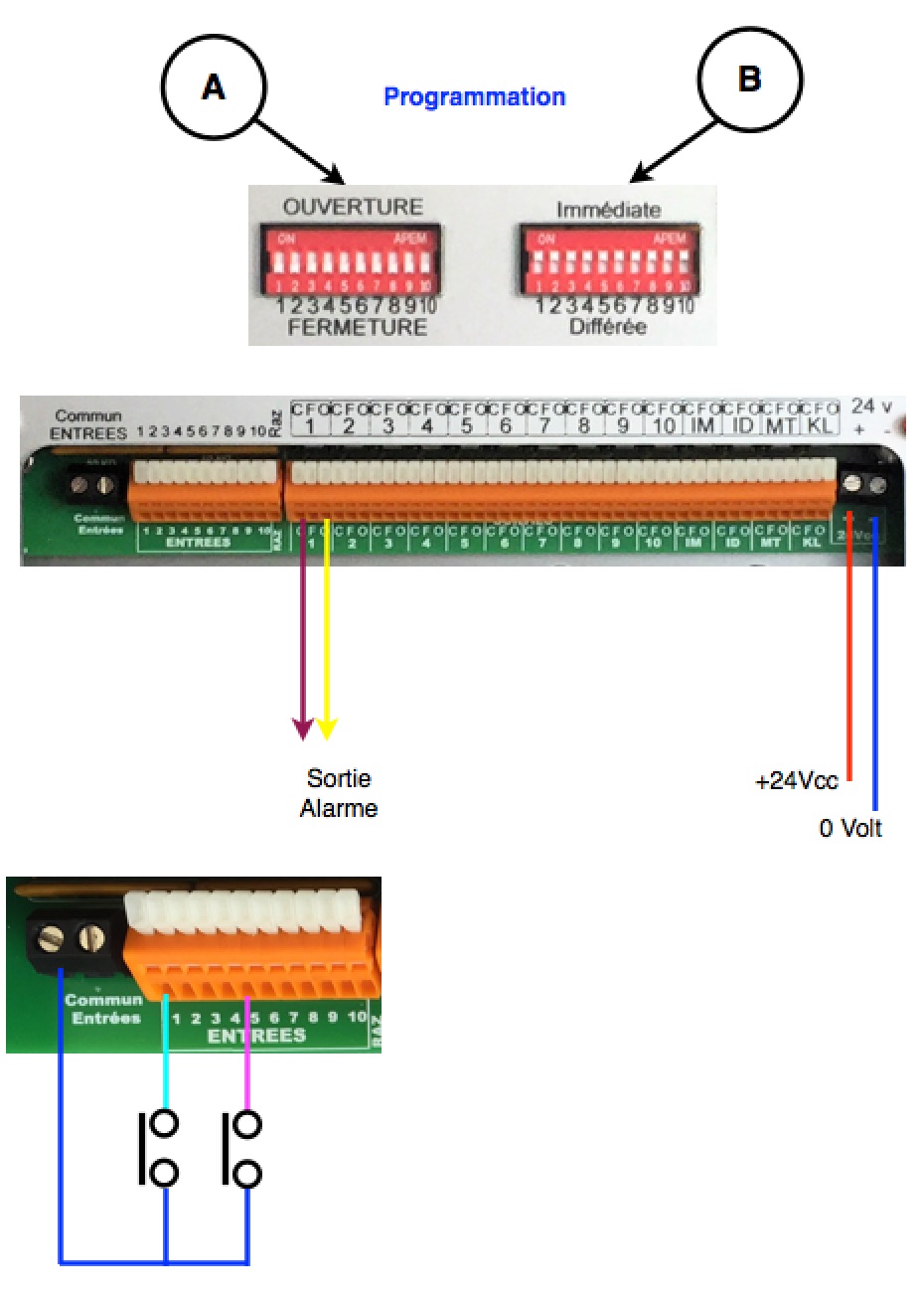

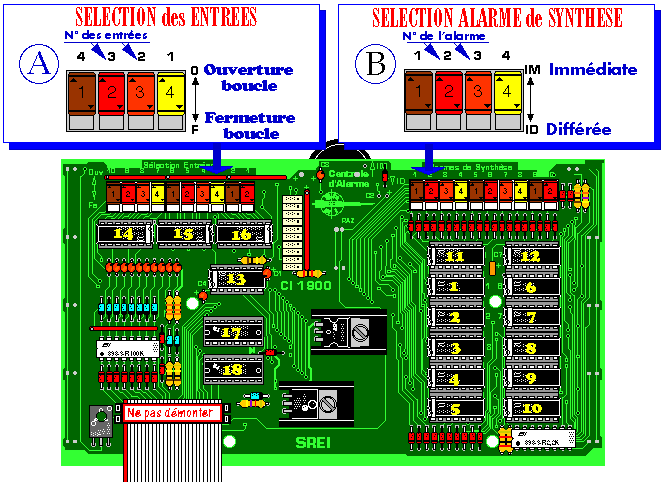

Dans le couvercle de l'appareil se trouve le circuit imprimé haute densité, trous métallisés. Ce circuit est équipé de programmations individuelles des entrées en ouverture ou fermeture de boucle, par inter à glissière (A), ainsi que des programmations individuelles des alarmes de synthèses IM et ID par inter à glissière (B). Les alarmes de synthèse permettent de disposer d'un niveau de transmission urgent ou différé chacune des entrées.

- 48 volts courant continu (une tension seulement redressée ne convient pas) .
- Tension d'alimentation pouvant varier de 36 à 56 volts, protection au dessus de 56 volts.
- Intensité consommée : 250 ma maximum.

Plusieurs 10X13 peuvent être branchés en parallèle en des lieux différents. Le branchement RAZ externe permet de mettre plusieurs poussoirs en parallèle (en chaque lieu) et acquitter l'alarme sonore de tous les coffrets en même temps.

A) L'ouverture ou la fermeture d'une boucle sur une entrée active la fonction alarme (suivant la programmation de l'entrée en cause, en ouverture ou fermeture de boucle). Cette fonction alarme temporisée de 0,5 seconde (pour éviter les déclenchements intempestifs) provoque:
- L'allumage en feu clignotant de la led correspondant à la zone incriminée.
- L'activation de l'alarme sonore (buzzer piezo céramique) .
- La fermeture du relais correspondant à la zone .
- La fermeture du relais d'alarme de synthèse programmé (IM ou ID).

B)Une pression sur le bouton poussoir "acquit" arrête l'alarme sonore et fait passer la led à feu fixe (l'état des relais de sortie et de synthèse est inchangé).

C)A la remise en l'état initial de la boucle incriminée (que la led soit clignotante ou à feu fixe), la led s'éteint, les relais retombent, et l'appareil reprend son état de veille automatique.

Le fonctionnement du 10X13 permet de visualiser les alarmes déjà acquittées (feux fixes), en même temps que celles qui ne le sont pas (clignotantes).
- Dès l'apparition d'une alarme sur une entrée, le relais de sortie IM ou ID se ferme (suivant la programmation de cette zone en alarme de synthèse IM ou ID).
- Le relais manque tension se ferme à la mise sous tension. Si le fusible (0,25 A) est détruit ou si le 48 volts manque, le relais MT retombe.
- Sur demande, toutes ou certaines zones peuvent être à mémoire.

Mémoire : OPTION : Dans le cas de l'apparition d'une alarme sur une entrée mémorisée (ouverture ou fermeture de boucle suivant le programme), la led correspondante clignote et reste dans cet état, même si le défaut disparaît. L'alarme sonore et le relais de sortie sont en fonctionnement également.
Une pression sur le poussoir acquit arrête l' alarme sonore et suivant le cas :
- Eteint la led et fait retomber le relais de sortie, si le défaut a disparu
- Fait passer la led à feu fixe si le défaut est toujours présent.
La led s'éteindra et le relais de sortie retombera seulement lorsque le défaut disparaîtra.

---

---

---
