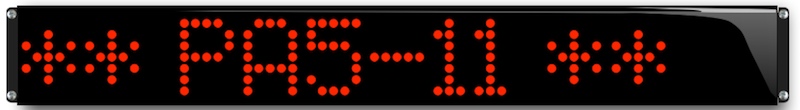

Afficheur défilant à 11 caractères de 5 cm de hauteur ( lisible à 40 mètres )
Afficheur alphanumérique


afficheur deroulant 11 caracteres de 5 cm

Afficheur alphanumérique fonctionnant en mode défilant ou en mode statique
Leds rouges de 5 mm (
chaque caractère est constitué 35 leds 7 x 5). Angle de vision : 60°. Intensité lumineuse :200 mdc
Lisible à 45 mètres maximum
Message défilant de 250 caractères. (en option 2000 caractères)
Liaison série par une paire blindée : 9600 bauds, 8 bits, 1 bit start, 1 bit d'arrêt, pas de parité, pas de contrôle de flux
Caractères supportés : !"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz[ ] °éèà
Alimentation en 5 volts courant continu. ( un bloc secteur domestique externe est offert :attention cette alimentation n'est pas étanche )
Possibilité d'alimentation de 12 Vcc à 24 Vcc par adjonction d'un module interne
Livré avec un cordon série de 1,8 mètre et avec disquette ( version
standard )
Tous ces afficheurs peuvent être adaptés à vos besoins

Afficheurs réalisés en Plexiglas
Circuits imprimés, en verre époxy à trous métallisés
Fabrication et conception Française .
Possibilité de garantie de 3 et 5 ans
Extra plat 2,1 centimètres


Afficheurs non multiplexés (tous les caractères sont affichés simultanément )
Modèle ES et ED pour commande par centrale à messages 16 et 24 voies
Modèle TCP/IP pour liaison Ethernet
Liaison de commande : RS 232, sur demande RS 485, Bus I2C, Ethernet etc..
.

Caractéristiques afficheur 11 caractères de 5 cm

Modèle intérieur ( IP 40 )
Référence : PA5-11
Dimensions : 520 x 65 x 21 mm
Poids 600 grammes
Entrée RS 232 par fiche DB9 sur le coté droit de l'afficheur
Entrée de l'alimentation 5 volts courant continu par fiche de 2,1 sur le coté droit de l'afficheur
Fixation avec 4 vis de 3 mm sur les oreilles du fond (fond 540 x 65 mm )
Modèle standard : fonctionnement défilant ou alphanumérique statique
Boitier entièrement en Plexiglas ( corps et fond )
Alimentation 5 Volts courant continu. Puissance dissipée 5 watts
Commande par PC ou Mac ou par un Terminal VT100 (le programme est embarqué dans l'afficheur)
Commande par système
sur demande Suffixe Sys ( commande par code ASCII )



Détail de la fixation


Coté droit branchement


Modèle extérieur étanche (IP65) scellé.
Référence PA5-11 Ext
Mêmes caractéristiques sauf :
L'entrée DB9 et l'entrée de l'alimentation se trouvent sur un cable de 2 mètres
Sortie du cable sur le coté droit par un presse étoupe
Les entrées DB9 et de l'alimentation ne sont pas étanches et doivent être placées à l'abri
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 540 x 65 mm )



Branchement sur le cable de sortie


Programmation des afficheurs défilants par PC et par Mac

Programmation des afficheurs défilants par Terminal MT1

Programmation depuis un iphone ou un ipad


Options
--- CDS3---
Rallonge série pour PC 3 mètres
CDS10
Rallonge série pour PC 10 mètres
CDS25
Rallonge série pour PC 25 mètres
CDS50
Rallonge série pour PC 50 mètres
AL3 Ext
Alimentation étanche 220 Vac / 6 Vcc
AL24
Alimentation interne de 12 à 24Vcc
MEM
Extension mémoire interne 2000 caractères
RS485
Module externe RS 485


ETHERNET
Module Ethernet externe
WiFi
Module Wifi
USB/RS232
Adaptateur externe pour port USB

Commande des afficheurs par module Ethernet ( IP ).
Adresse IP : 10.1.0.3 et Port 1470. Autres adresses sur demande
En savoir plus

Commande par Wifi : En savoir plus


Pour les PC et pour les Mac ne possédant que des Ports USB
utiliser l'
adaptateur USB/RS232

SREI conçoit et fabrique entièrement ces appareils à l'exception des alimentations
Pour des raisons de fiabilité la longueur maximum des afficheurs,doit être inférieure à 1 mètre.
Au delà les problèmes de dilatation finissent toujours par affecter le bon fonctionnement des afficheurs
