Coffrets d'alarmes techniques
16 entrées techniques et 17 sorties


CA16S - Coffret alarmes 16 entrées 17 sorties

16 entrées en ouverture ou fermeture de boucle.
17 sorties par contact secs fermetures. Soit 1 sortie par entrées et une sortie Klaxon

Dans l'état de fonctionnement en veille ( les entrées "ouverture de boucle" étant fermées et les entrées "fermeture de boucle étant ouvertes"), il suffit d'appuyer sur un poussoir interne pour mémoriser cet état de veille.

Tout changement à l'état mémorisé provoque une alarme, allume la led rouge correspondant à l'entrée incriminée et déclenche l'alarme sonore. Le contact de sortie correspondant à cette entrée se ferme. En plus une sortie "TRANSMISSION" envoie l'état du coffret vers un coffret esclave.

1 poussoir Raz permet d'arrêter l'alarme sonore, qui reprendra si une autre entrée vient à changer.

Les voyants des entrées restent allumés et les contacts des relais restent fermés tant que l'état de veille n'est pas revenu.

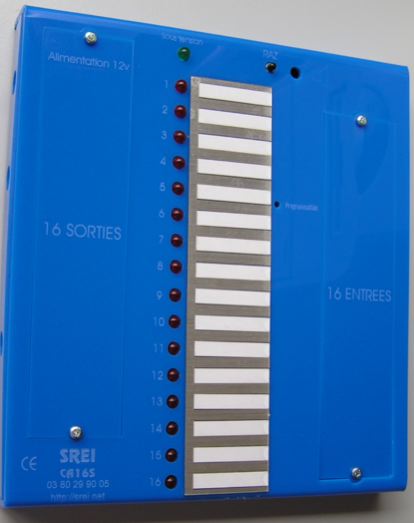

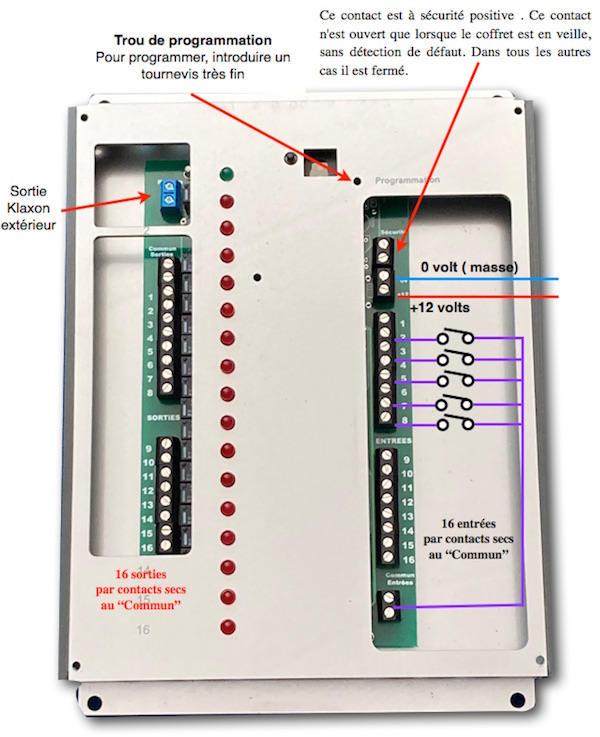

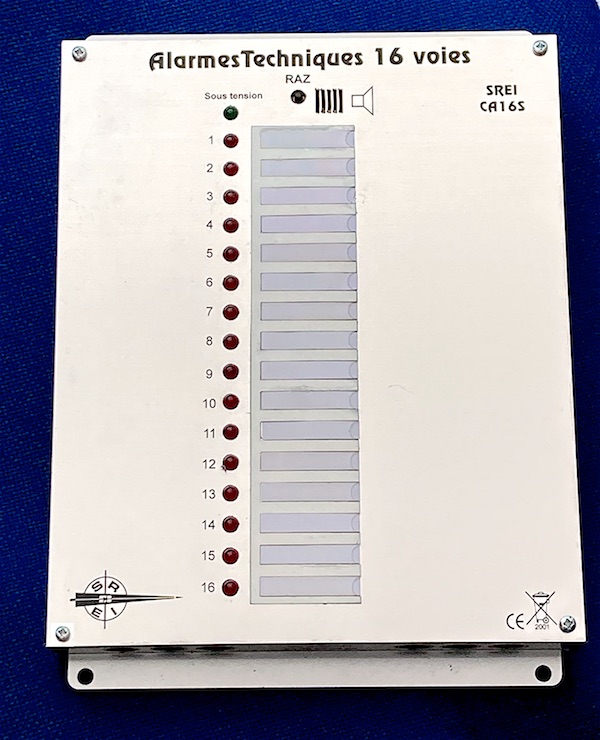

16 voyants leds rouges (1 par entrée)
1 poussoir Raz
1 voyant led verte "sous tension"
16 bornes entrées
2 bornes "Commun entrée"
16 bornes sorties ( 16 bornes correspondantes aux entrées )
2 bornes "Commun sortie"
2 bornes "sortie Klaxon"
1 fiche d'alimentation 12 volts
1 fiche RCA de sortie transmission (1 conducteur blindé )
Dimensions : 190 x 180 x 25 mm

alarmes techniques 16 voies en entree et 17 voies en sortie

INITIALISATION

Pour déterminer les entrées en ouverture ou en fermeture de boucle procéder comme suit :

Les entrées devant être en fermeture de boucle ne sont pas branchées.
Les entrées devant être en ouverture de boucle sont strappées au "Commun entrées".
Mettre sous tension
Appuyer (et maintenir) sur le petit poussoir placé sur le circuit imprimé, 2 petits bip sonores retentiront.
Relâcher le poussoir, la programmation est terminée.
