Afficheur numérique de cadence de production
Comptage du nombre produit réellement et théoriquement



Compteur numérique permettant de compter une production réelle
Par rapport avec la valeur théorique
Pour permettre à chaque instant de vérifier la cadence

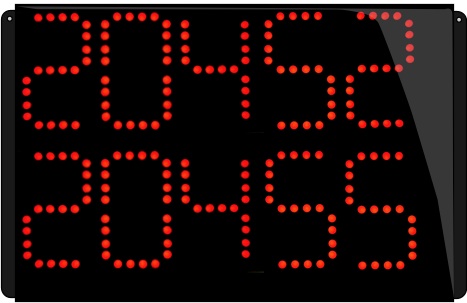

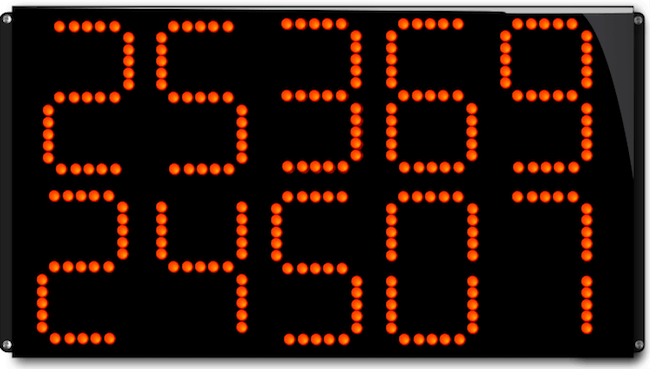

La première ligne indique le nombre d'impulsions comptées.
La seconde ligne indique le nombre qui aurait dû être obtenu.
La cadence horaire théorique reste en mémoire, elle est programmée à partir du clavier

L'afficheur reçoit des impulsions par contact sec sur le compteur.
Le contact RAZ remet à zéro le compteur et fait repartir l'horloge à zéro.
Un contact d'au moins 50 millisecondes appliqué entre le contact "Commun" (bleu) et le contact "Compteur" (vert) est pris en compte.
Le temps entre 2 contacts doit être au moins égal à 50 millisecondes.
Un contact appliqué entre le contact "Commun" (bleu) et le contact "RAZ" (jaune) remet l'afficheur à zéro ( compteur et horloge).
Il est à noter qu'une interruption du 24 volts Vcc provoque également une remise à zéro de l'afficheur.
Toutes les secondes l'afficheur calcule la cadence théorique .


afficheur cadence de production


PROGRAMMATION de la cadence

Entrer la cadence horaire théorique :

Brancher le clavier via le câble de 10 mètres et fiches RCA.
Raccorder l'alimentation 220/12 volts Vcc

A l'indication Entrer la valeur
Taper le nombre suivit de la touche #
L'afficheur de contrôle indique " Pret " pendant 2 secondes.

Débrancher le clavier, la valeur reste en mémoire dans l'afficheur.


afficheur cadence de production


Caractéristiques de l'afficheur :

Tension d'alimentation :
Minimum 17 volts Vcc
Maximum 25 volts Vcc

Valeur à ne jamais dépasser 25 Volts Vcc crête

Impulsions compteur :
Impulsions de 50 millisecondes minimum espacées de 50 milliseconde
99999 impulsions maximum

Cadence horaire :
Maximum 60000

Corps et fond en plexiglas®
Dimensions 400 x 245 x 21 mm ( avec oreilles de fixations 420 mm)
Entraxe de fixations : 410 x 225 mm
