Leds rouges de 5 mm (caractères de 35 leds 7 x 5), Angle de vision 60°, 200 mdc
Caractères supportés : !"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz[ ] °éèà€
Commande depuis PC ou Mac (PC), et sur demande par système ou automate (suffixe Sys).
Message défilant de 250 caractères. (en option 2000 caractères)
Liaison série par une paire torsadée blindée : 9600 bauds, 8 bits, 1 bit start, 1 bit d'arrêt, pas de parité, pas de contrôle de flux
Alimentation en 6 volts courant continu. ( un bloc secteur domestique externe est offert :attention cette alimentation n'est pas étanche )
Livré avec un cordon série de 1,8 mètres et avec disquette (version PC)

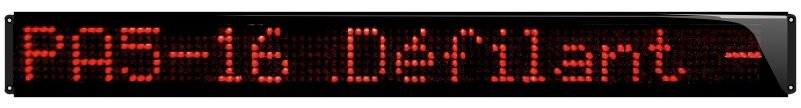

Monoligne caractère de 5 cm de hauteur ----- Référence----- ----- Caractéristiques----- ----- Dimensions----- PA5-11 1 ligne de 11 caractères 520 x 65 x 21 mm PA5-16 1 ligne de 16 caractères 740 x 65 x 21 mm PA5-20 1 ligne de 20 caractères 910 x 65 x 21 mm

Monoligne caractère de 5 cm de hauteur étanche (IP65) ----- Référence----- ----- Caractéristiques----- ----- Dimensions----- PA5-11 Ext 1 ligne de 11 caractères 520 x 65 x 21 mm PA5-16 Ext 1 ligne de 16 caractères 740 x 65 x 21 mm PA5-20 Ext 1 ligne de 20 caractères 910 x 65 x 21 mm

Les alimentations externes des afficheurs étanches, ne sont pas étanches (prendre en option l' alimentation AL3 Ext)

Livré avec un cordon série de 1,8 mètres et avec disquette (version PC)

Monoligne caractère de 10 cm de hauteur ----- Référence----- ----- Caractéristiques----- ----- Dimensions----- PA10-10 1 ligne de 10 caractères 910 x 126 x 30mm

Monoligne caractère de10 cm de hauteur étanche (IP65) ----- Référence----- ----- Caractéristiques----- ----- Dimensions----- PA10-10 Ext 1 ligne de 10 caractères 910 x 126 x 30 mm

Les alimentations externes des afficheurs étanches, ne sont pas étanches (prendre en option l' alimentation AL3 Ext)

Leds rouges de 5 mm (chaque caractères est constitué 15 leds 5 x 3), Angle de vision 60°, 200 mdc
Caractères supportés : !'*+,-./0123456789:;<>=ABCDEFGHIJKLMNOPQRSTUVWXYZ [ ]
Commande depuis PC ou Mac (PC), et sur demande par système ou automate (suffixe Sys).
Message défilant de 250 caractères. (en option 2000 caractères)
Liaison série par une paire torsadée blindée : 9600 bauds, 8 bits, 1 bit start, 1 bit d'arrêt, pas de parité, pas de contrôle de flux
Alimentation en 6 volts courant continu. ( un bloc secteur domestique externe est offert :attention cette alimentation n'est pas étanche )
Livré avec un cordon série de 1,8 mètres et avec disquette (version PC)

Monoligne caractère de 3,5 cm de hauteur ---- Référence---- ---- Caractéristiques---- ---- Dimensions---- PA3-8 1 ligne de 8 caractères 270 x 65 x 21 mm PA3-16 1 ligne de 16 caractères 520 x 65 x 21 mm PA3-24 1 ligne de 24 caractères 740 x 65 x 21 mm PA3-30 1 ligne de 30 caractères 910 x 65 x 21 mm

Monoligne caractère de 3,5 cm de hauteur étanche (IP65) ---- Référence---- ---- Caractéristiques---- ---- Dimensions---- PA3-8 Ext 1 ligne de 8 caractères 270 x 65 x 21 mm PA3-16 Ext 1 ligne de 16 caractères 520 x 65 x 21 mm PA3-24 Ext 1 ligne de 24 caractères 740 x 65 x 21 mm PA3-30 Ext 1 ligne de 30 caractères 910 x 65 x 21 mm

Les alimentations externes des afficheurs étanches, ne sont pas étanches (prendre en option l' alimentation AL3 Ext))

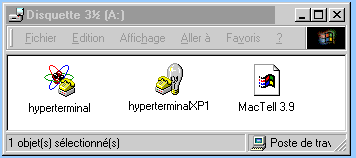

hyperterminal pour Windows 98 hyperterminalXP1 pour windows XP MactTell 3.9 pour Mac

Liaison RS 232 Port COM1 9600 bauds, 8 bits, 1 bit start, pas de parité, contrôle aucun,1 bit de stop

Retour en arrière Tabulation Retour chariot ou retour ligne Pour Windows 95-98 Téléchargement Pour Windows XP Téléchargement Pour Mac Téléchargement Pour Windows 3.1 et + Téléchargement

MODE PC & MAC Taper sur la touche F1 1) Mode statique 2) Mode defilant 3) Texte defilant 4) Vitesse 5) Quitter Choisir une option de 1 a 5 (Si aucune option n'est choisie, l'afficheur au bout de 20 secondes reprend ses activités). Choisir 1 : passe en mode statique F1 = menu Mode Statique L'afficheur attend des caractères Chaque caractère envoyé s'affiche sur le PA5-16 à partir de la droite. Les caractères sont poussés vers la gauche au fur et à mesure. La touche tabulation efface l'afficheur Les caractères du mode défilant restent en mémoire et sont rappelés lors du passage en mode défilant Choisir 2 : passe en mode défilant au moment de quitter le menu F1 = menu Mode Defilant Choisir 3 : permet de mettre en mémoire le texte du message défilant Entrer les caractères Entrer les caractères au clavier . Le message est limité à 250 caractères. Pour annuler le dernier caractère frappé taper sur la touche retour en arrière Pour terminer le message taper sur la touche Retour Chariot . Pour effacer l'afficheur taper sur la touche tabulation. Choisir 2 : passe en mode défilant au moment de quitter le menu Choisir 4 : permet de choisir la vitesse de passage en mode défilant Vitesse de 1 a 9 Choisir en tapant de 1 a 9 en sachant que 1 est la vitesse la plus rapide et 9 la vitesse la plus lente Choisir 5 : Quitte le menu

MODE SYSTEME (sur demande ) Pour passer en mode défilant envoyer 2 fois le code ASCII 2, le message en mémoire défile. Pour passer en mode statique envoyer 2 fois le code ASCII 1, l'afficheur attend les caractères.   Mode Statique Entre les caractères un intervalle de 5 millisecondes doit-être respecté Le caractère ASCII 9 efface l'afficheur. Option normale (par défaut) Chaque caractère envoyé s'affiche sur le PA5-16 à partir de la droite. Les caractères sont poussés vers la gauche au fur et à mesure. Option commande : Pour passer en option commande envoyer 2 fois le code ASCII 3. Chaque caractère envoyé se met dans la pile de l'afficheur, le code ASCII 13 provoque l'affichage. Pour revenir en option normale envoyer 2 fois le code ASCII 4. Mode Défilant Si aucun message n'est mémorisé, un point défile sur l'afficheur pour signaler ce fait. Entre les caractères un intervalle de 15 millisecondes doit-être respecté. Pour entrer un nouveau message: envoyer 4 fois le code ASCII 18 Envoyer les caractères du message. Terminer le message par ASCII 13. Le message est limité à 250 caractères.

Peut piloter jusqu'à 10 afficheurs PA sur une distance de 300 mètres. Les afficheurs sont commandés par une centrale CPAE (24 entrées). La centrale permet d'envoyer sur l' afficheur, les messages placés en mémoire. Ces messages sont au nombre de 24, commandés en affichage par 24 entrées contacts secs. Le texte de ces messages est limité à 52 caractères. Le commun des entrées est à relier aux entrées concernées par des contacts secs . Sur la centrale se trouve une prise de branchement pour un cordon de liaison série DB9 permettant depuis un PC de modifier le texte des messages enregistrés. Le réseau de liaison entre la centrale et l' afficheur est assuré par l'intermédiaire de prise DIN 5 broches ( 1 paire torsadée blindée ) La centrale explore en permanence les 24 entrées, dès qu'un contact est détecté, le message correspondant à cette entrée est envoyé sur l'afficheur. Dès qu'une alarme est détectée une alarme sonore retentit, jusqu'à disparition de l'alarme, ou au moyen du bouton Raz sur le coté de la centrale. Si plusieurs contacts d'entrée sont fermés, il sont envoyés à l'afficheur dans l'ordre de leur apparition, ils restent affichés 3 secondes chacun. Les messages sont déclenchés par les contacts des entrées de la centrale. L'ordre des établissement des contacts sont respectés dans l'ordre d'apparition des messages. Tant que les contacts de sélection sont fermés les messages appelés défilent en permanence. Tout autre type de centrale peut être réalisé, nous en faire la demande. Jusqu'à 30 afficheurs peuvent être branchés sur le réseau d'une centrale et ce sur une distance de 1000 mètres

Programmation de la centrale CPA Brancher le cordon série sur la centrale (24 messages de 50 caractères). Appuyer sur la touche Retour Ligne (le système attend la fin de l'affichage en cours). ---------------MENU-------------- 1 - Modifier un Message 2 -Vérifier la liste Message 3 -Vitesse de défilement 4 -Quitter le Menu -------------------------------------- Choisir une option de 1 à 4 -------------------------------------- Taper 1 Entrer le numéro du message à modifier. Taper 12 Pour modifier le message effacer les lettres et retaper le texte Pour garder le message taper Retour Ligne TEST DE LA ZONE DU NUMERO 12_ Taper retour en arrière TEST DE LA ZONE DU NUMERO 1_ Taper retour en arrière TEST DE LA ZONE DU NUMERO_ Taper ROUGE TEST DE LA ZONE DU NUMERO ROUGE ---------------MENU-------------- 1 - Modifier un Message 2 -Vérifier la liste Message 3 -Vitesse de défilement 4 -Quitter le Menu Taper 2 Message Numéro: 1 - TEMPERATURE BAC TROP ELEVEE Message Numéro: 2 - PRESENCE DE GAZ CARBONIQUE Message Numéro: 3 - ISSUE DE SECOURS VERROUILLEE Message Numéro: 4 - SYSTEME SECURITE DEFAILLANT Message Numéro: 5 - DEBORDEMENT CUVE ---------------MENU-------------- 1 - Modifier un Message 2 -Vérifier la liste Message 3 -Vitesse de défilement 4 -Quitter le Menu Taper 3 Choisir une vitesse de 1 a 5 Vitesse actuelle de défilement 4 ---------------MENU-------------- 1 - Modifier un Message 2 -Vérifier la liste Message 3 -Vitesse de défilement 4 -Quitter le Menu Taper 5 Fin de programmation pour Revenir Taper Retour Ligne

SREI a entièrement conçu et réalisé ces afficheurs.
