SREI    Afficheur numérique

Afficheur de priorité pour guichets

gestion des appels version 1



Plusieurs afficheurs utilisés


Gestion de Guichet en réseau
Description:
Centrale de gestion file d'attente
4 prises jacks d'entrées pour les 4 boutons poussoirs d'appel.
1 prise de sortie réseau
1 alimentation secteur par boîtier externe
1 bouton poussoir de remise à zéro (appuyer au moins 6 secondes)
Mémoire interne en cas de coupure de courant

Afficheurs de guichet
Chaque afficheur repéré de 1 à 4 est à placer au dessus du guichet correspondant au poussoir
Les afficheurs sans repérage sont des afficheurs à placer en salle d'attente
Alimentation secteur par boîtier externe

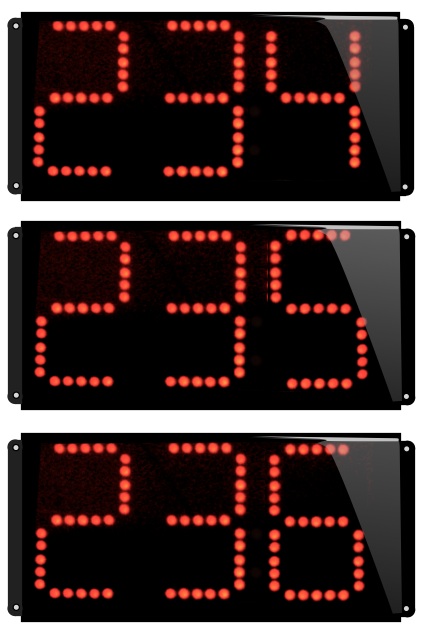

Afficheur 3 chiffres de 10 cm de hauteur ( ou 20 cm de hauteur)
Chaque afficheur possède une prise d'entrée et une prise de sortie, ils se branchent les uns derrière les autres ).

Poussoirs
Boîtier à bouton poussoirs avec 5 mètres de câble et fiche Jack pour brancher sur la centrale

Cordon
Cordon de liaison réseau équipé de fiches
Longueur : 2 mètres, 10 mètres, 25 mètres, 50 mètres.
Il faut un cordon entre la centrale et le premier afficheur, et un cordon entre chaque afficheurs suivants.

Fonctionnement

A la mise sous tension, (si la centrale avait été remise à zéro), tous les afficheurs sont à zéro.

Si le guichet 1 appuie sur son poussoir, l'afficheur 1 indique 1 et les afficheurs totalisateur également 1
Si le guichet 4 appuie sur son poussoir, l'afficheur 4 indique 2, l'afficheur 1 indique 1, et les afficheurs totalisateur 2
Si le guichet 1 appuie de nouveau sur son poussoir, l'afficheur 1 indique 3 , l'afficheur 4 indique 2, et les afficheurs totalisateur 3
Si le guichet 2 appuie sur son poussoir, l'afficheur 2 indique 4,  l'afficheur 1 indique 3, l'afficheur 4 indique 2, et les afficheurs totalisateur 4

quichet



En cas de coupure de courant, à la remise sous tension les numéro s'affichent dans l'état ou ils étaient avant la coupure de courant.
Pour éteindre les afficheur et remettre la centrale à zéro appuyer au moins 6 secondes sur le poussoir RAZ de la centrale



Modèle à mémoire
1 voie ou 2 voies

En 1 voie : Chaque pression sur le bouton poussoir, incrémente l'afficheur.
Le nombre affiché reste en mémoire, même en cas de coupure de l'alimentation.

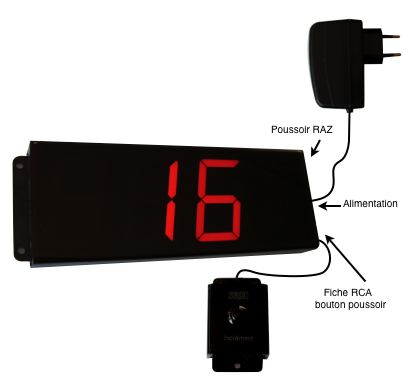

Pour remettre l'afficheur à zéro, appuyer sur le bouton poussoir RAZ situé sur le coté droit de l'afficheur.
Le bouton poussoir RAZ se trouve sur le coté droit en haut.
Arrivé à 999 le compteur recommence à zéro
Livré avec 1 boîtier avec un bouton poussoir et 5 mètres de câble

Alimentation 12 volts courant continu

En 2 voies : 2 entrées pour 2 boutons poussoirs d'appel.
Une pression sur un des boutons poussoirs incrémente le compteur
Le nombre affiché reste en mémoire, même en cas de coupure de l'alimentation.
Pour remettre l'afficheur à zéro, appuyer sur le bouton poussoir RAZ situé sur le coté droit de l'afficheur.
Le bouton poussoir RAZ se trouve sur le coté droit en haut.
Arrivé à 999 le compteur recommence à zéro
Livré avec 2 boîtiers à poussoir.
5 mètres de câble et un bouton poussoir par boîtier

guichet1

Gui4 : 1 voie à 3 chiffres de 3,8 cm

Gui5 : 1 voie à 3 chiffres de 4,4 cm

Gui6 : 1 voie à 3 chiffres de 5,6 cm

Gui10 : 1 voie à 3 chiffres de 10 cm

Gui15 : 1 voie à 3 chiffres de 15 cm

Gui20
: 1 voie à 3 chiffres de 20 cm

Gui3-1 : 2 voies à 3 chiffres de 3,8 cm

Gui3-5 : 2 voies à 3 chiffres de 4,4 cm

Gui3-6 : 2 voies à 3 chiffres de 5,6 cm

Gui13-10 : 2 voies à 3 chiffres de 10 cm

Gui3-15 : 2 voies à 3 chiffres de 15 cm

Gui23-20 : 2 voies à 3 chiffres de 20 cm
