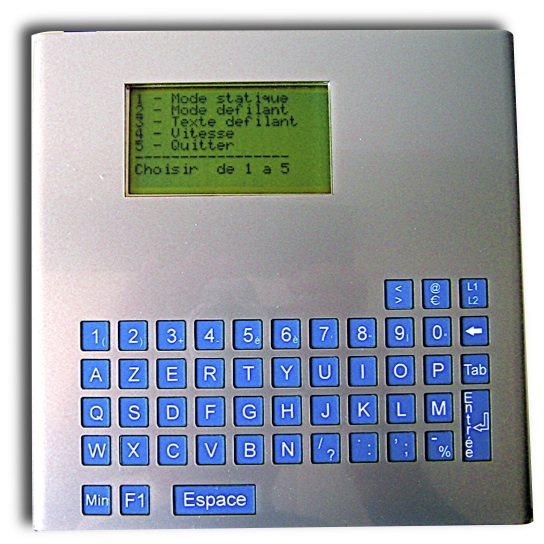

Terminal SREI MT1


terminal MT1

 Terminal pour communiquer et programmer les appareils de SREI
Communications par RS232 9600 bauds
Rester appuyer sur la touche Min pour obtenir les minuscules ou les signes inférieurs gravés sur les touches

Appuyer sur la touche CTRL puis une touche numérique pour envoyer le caractère ASCII correspondant
Par exemple CTRL puis 2 pour envoyer 2 ASCII ( 02 Hex )


PROGRAMMATION afficheur défilants



Brancher le terminal sur l'afficheur au moyen du cable série.
Mettre sous tension.
Appuyer sur la touche F1 pour avoir accès au menu
L'écran ci-dessus apparait sur le terminal MT1



1) Mode statique
2) Mode defilant
3) Texte defilant
4) Vitesse
5) Quitter
Choisir une option de 1 a 5

(Si aucune option n'est choisie, l'afficheur au bout de 20 secondes reprend ses activités).
Choisir 1 : passe en mode statique

F1 = menu
Mode Statique

L'afficheur attend des caractères
Chaque caractère envoyé s'affiche sur le PA5-16 à partir de la droite. Les caractères sont poussés vers la gauche au fur et à mesure.
La touche tabulation efface l'afficheur
Les caractères du mode défilant restent en mémoire et sont rappelés lors du passage en mode défilant
Choisir 2 : passe en mode défilant au moment de quitter le menu

F1 = menu
Mode Defilant

Choisir 3 : permet de mettre en mémoire le texte du message défilant

Entrer les caractères

Entrer les caractères au clavier . Le message est limité à 250 caractères.
Pour annuler le dernier caractère frappé taper sur la touche retour en arrière
Pour terminer le message taper sur la touche
Retour Chariot .
Pour effacer l'afficheur taper sur la touche tabulation.
Choisir 2 : passe en mode défilant au moment de quitter le menu
Choisir 4 : permet de choisir la vitesse de passage en mode défilant

Vitesse de 1 a 9

Choisir en tapant de 1 a 9 en sachant que 1 est la vitesse la plus rapide et 9 la vitesse la plus lente
Choisir 5 : Quitte le menu


Débrancher le terminal MT1
