Ces
afficheurs réalisés en Plexiglas design
Ils sont équipés de circuits imprimés,
en verre époxy à trous
métallisés
Fabrication et conception Française . Prix Usine
HT
|
|
Afficheurs
non multiplexés (tous les caractères sont
affichés simultanément)
Extra
plat
Possibilité
de garantie de 3 ans et 5 ans
Tous
ces afficheurs peuvent être adaptés à
vos besoins
|
Afficheurs
Multilignes
Hauteur
des caractères 5 cm
De 2 à 7 lignes de caractères ( possibilité
jusqu'à 14 lignes en superposant 2 panneaux)
|
Fonctionnement
PC
25
pages (vitesse de passage des pages réglable de 3
à 30 secondes)
Liaison RS 232 pour commande par PC ou Mac (Os
8.6)
- Centrale débrochable pour programmation
décentralisée
|
Fonctionnement
Système
Sur demande
Les
informations sont affichées au fur et a mesure en
temps réel
|
Multilignes
Caractères 5 cm de hauteur
Leds
rouges de 5 mm, Angle de vision 60°, 200 mdc
Caractères
supportés :
!"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz[
] °éèà
Alimentation secteur par bloc externe fourni
Livré avec un cordon série de 1,8 mètres et avec
disquette (version
PC)
|
|
Caractères
5 cm de hauteur
|
|
---
-
Référence---
-
|
---
- Caractéristiques---
-
|
---
- Dimensions---
-
|
|
PA5-16/2
|
2
lignes de 16 caractères
|
760
x 127 x 21 mm
|
|
PA5-16/3
|
3
lignes de 16 caractères
|
760
x 188 x 21 mm
|
|
PA5-16/4
|
4
lignes de 16 caractères
|
760
x 250 x 21 mm
|
|
PA5-16/5
|
5
lignes de 16 caractères
|
760
x 315 x 21 mm
|
|
PA5-16/6
|
6
lignes de 16 caractères
|
760
x 380x 21 mm
|
|
PA5-16/7
|
7
lignes de 16 caractères
|
760
x 440 x 21 mm
|
|
|
|
Caractères
5 cm de hauteur
étanche
(IP 65)
|
|
---
- Référence---
-
|
---
- Caractéristiques---
-
|
---
- Dimensions---
-
|
|
PA5-16/2
Ext
|
2
lignes de 16 caractères
|
780
x 135 x 21 mm
|
|
PA5-16/3
Ext
|
3
lignes de 16 caractères
|
780
x 188 x 21 mm
|
|
PA5-16/4
Ext
|
4
lignes de 16 caractères
|
780
x 250 x 21 mm
|
|
PA5-16/5
Ext
|
5
lignes de 16 caractères
|
780
x 315 x 21 mm
|
|
PA5-16/6
Ext
|
6
lignes de 16 caractères
|
780
x 380 x 21 mm
|
|
PA5-16/7
Ext
|
7
lignes de 16 caractères
|
780
x 440 x 25 mm
|
|

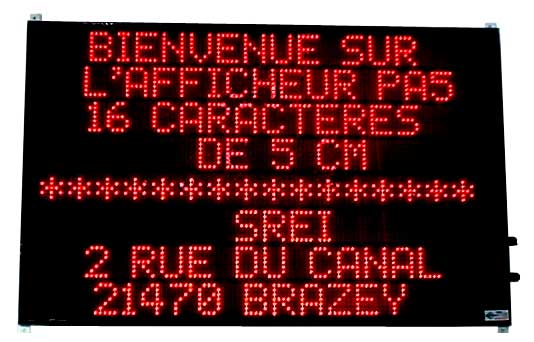

Un afficheur 7 lignes de 16 caractères de 5 cm est
composé de 5376 points lumineux de 5 mm de
diamètre

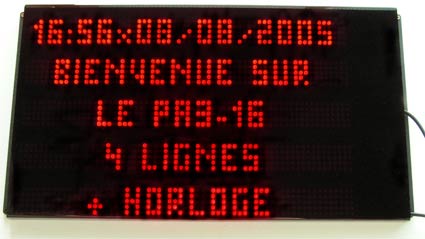

Afficheur 4 lignes de 3,5 cm plus horloge calendrier PA3-16/5
H
Multilignes
Caractères 3,5 cm de hauteur
Leds
rouges de 5 mm, Angle de vision 60°, 200 mdc
Caractères
supportés :
!'*+,-./0123456789:;<>=ABCDEFGHIJKLMNOPQRSTUVWXYZ [
]
Alimentation
secteur par bloc externe fourni
Livré avec un cordon série de 1,8 mètres et avec
disquette (version
PC)
|
|
Caractères
3,5 cm de hauteur
|
|
---
-Référence---
-
|
---
- Caractéristiques---
-
|
---
- Dimensions---
-
|
|
PA3-16/2
|
2
lignes de 16 caractères
|
540
x 127 x 21 mm
|
|
PA3-16/3
|
3
lignes de 16 caractères
|
540
x 188 x 21 mm
|
|
PA3-16/4
|
4
lignes de 16 caractères
|
540
x 250 x 21 mm
|
|
PA3-16/5
|
5
lignes de 16 caractères
|
540
x 315 x 21 mm
|
|
PA3-16/6
|
6
lignes de 16 caractères
|
540
x 380 x 21 mm
|
|
PA3-16/7
|
7
lignes de 16 caractères
|
540
x 440 x 21 mm
|
|
|
|
Caractères
3,5 cm de hauteur
étanche
(IP 65)
|
|
---
- Référence---
-
|
---
- Caractéristiques---
-
|
---
- Dimensions---
-
|
|
PA3-16/2
Ext
|
2
lignes de 16 caractères
|
560
x 135 x 21 mm
|
|
PA3-16/3
Ext
|
3
lignes de 16 caractères
|
560
x 188 x 21 mm
|
|
PA3-16/4
Ext
|
4
lignes de 16 caractères
|
560
x 260 x 21 mm
|
|
PA3-16/5
Ext
|
5
lignes de 16 caractères
|
560
x 315 x 21 mm
|
|
PA3-16/6
Ext
|
6
lignes de 16 caractères
|
560
x 380 x 21 mm
|
|
PA3-16/7
Ext
|
7
lignes de 16 caractères
|
560
x 440 x 21 mm
|
|
|
|
|
Options
|
|
---
CDS3---
|
Rallonge
série pour PC 3
mètres
|
|
CDS10
|
Rallonge
série pour PC 10
mètres
|
|
CDS25
|
Rallonge
série pour PC 25
mètres
|
|
CDS50
|
Rallonge
série pour PC 50
mètres
|
|
Cex
|
Coffret
étanche pour
alimentation
|
|
SREI conçoit et fabrique entièrement ces
appareils à l'exception des alimentations
|
|
|
|
ETHERNET
|
Module
Ethernet
|
|
RS485
|
Module
externe RS 485
|
|
USB/RS232
|
Adaptateur
pour port USB
|
|
Commande
des afficheurs par module Ethernet ( IP ).
Adresse
IP : 10.1.0.3 et Port 1470
Autres adresses sur demande
En
savoir plus
Pour les PC et pour les Mac ne possédant que des
Ports USB utiliser l'adaptateur
USB/RS232
|
SREI fabrique entièrement ces appareils à
l'exception des alimentations
Pour des raison de fiabilité la longueur maximum doit
être inférieure à 1 mètre. Au delà
les problèmes de dilatation finissent toujours par affecter le
bon fonctionnement des afficheurs
Programmation
Allumer
le PC. Introduire la disquette dans le lecteur. sous windows 95/98
cliquer sur Hyperterminal.
Sous Mac Os cliquer sur Mac.
hyperterminal pour Windows 98
hyperterminalXP1 pour windows XP
MactTell 3.9 pour Mac
|
|
Liaison RS 232 Port COM1
9600 bauds, 8 bits, 1 bit start,
pas de parité, contrôle aucun,1 bit de
stop
|
|
|
Pour
prendre la main appuyer sur la barre d'espace.
Le menu apparaît alors.
|
|
|
|
|
|
1
- Page
2 - Cadence
3 - Verifier
4 - Quitter
-----------------
Choisir de 1 à 4
|
|
Taper
1 pour accéder aux pages de
messages
|
|
|
|
|
Entrer
le numéro de page de 1 à
25
|
|
Taper
5 par exemple pour obtenir la page 5
|
|
|
|
|
|
Le
texte du message apparaît sur les 7 lignes. Suivi de
:
|
|
|
|
|
|
Si
la page ne doit pas être modifiée taper sur
retour ligne
Si la page doit être effacée taper
tabulation
Dans les autres cas taper le texte de la page.
Chaque
ligne ne peut comporter que 16 caractères.
La
touche retour en arrière supprime de dernier
caractère, mais ne fonctionne qu'à
l'intérieur d'une même ligne.
Si
la ligne dépasse 16 caractères, un retour
ligne s'inscrit automatiquement.
Si
le nombre de lignes est inférieur à 7 il
suffit de taper retour ligne pour sauter la ligne
.
Le
texte est automatiquement centré
Pour aligner à gauche, il faut remplir la fin de la
ligne par la barre espace, jusqu'au Retour Ligne automatique
Il
est possible d'envoyer des textes préparés,
voir ci dessous.
|
|
|
|
|
1
- Page
2 - Cadence
3 - Verifier
4 - Quitter
-----------------
Choisir de 1 à 4
|
|
Taper
2 pour modifier la cadence d'affichage des
pages
|
|
|
|
|
Entrer
la cadence de 1 à 9
|
|
La
cadence est un multiple de 3 secondes, donc réglable
de 3 à 27 secondes.
|
|
|
|
|
1
- Page
2 - Cadence
3 - Verifier
4 - Quitter
-----------------
Choisir de 1 à 4
|
|
Taper
3 pour vérifier la liste des
messages
|
|
F
= Fin : S = Suivant
Page : 1
|
|
Le
contenu de la page spécifiée
apparaît
Pour vérifier la page suivante taper S majuscule,
pour revenir au Menu taper F
|
|
|
|
|
1
- Page
2 - Cadence
3 - Verifier
4 - Quitter
-----------------
Choisir de 1 à 4
|
|
Taper
4 pour terminer
|
Pour
un panneau d'affichage se trouvant à grande distance du lieu
de programmation, la solution la plus simple consiste à
utiliser la centrale.
Si le PC est très éloigné de l'afficheur, il
faut procéder ainsi :
Débrancher la fiche DIN 5 de l'afficheur
Emmener la centrale à proximité d'un PC
Brancher la fiche DB9 sur le connecteur COM1 du PC
Ouvrir hyperterminal comme indiqué ci-dessus
Programmer la centrale comme ci-dessus
La
programmation des pages terminée,
Débrancher la fiche DB9
Remettre la centrale vers l'afficheur.
Brancher la fiche DIN5 de l'afficheur sur la centrale, le
système fonctionne.
