Préfixe TC pour liaison par RS 232
Commande par PC ou système
ou sur demande : RS 485, I2C, Clavier à infra rouge
Voltmètre , Thermomètre, Boucle 4/20 ma, BCD
TC (liaison RS 232 avec PC, automate ou système)

Vitesse de transmission : 1200 bauds, 8 bits, 1 bit de start, 1 bit arrêt, pas de parité, pas de controle de flux
Chaque chiffre envoyé sur par RS 232 est pris en compte par l'afficheur, mais n'apparait pas.
Temps minimum entre l'envoi de chiffre : 15 millisecondes
La touche Entrée (ASCII : 13) affiche le nombre contenu dans l'afficheur.
La touche Tab (ASCII : 9 ) efface l'afficheur



Hauteur des chiffres

Tension d'alimentation

Secteur

Option 24 Vcc
10 cm

12 Vcc

Par boitier externe

24 Vcc
15 cm

12 Vcc

Par boitier externe

24 Vcc
20 cm

12 Vcc

Par boitier externe

24 Vcc
28 cm

24 Vcc

Non


3,5 et 5 cm

5 Vcc

Par boitier externe

AL12-AL24

2 cm-3,8cm-4,4cm-5,6 cm


9 Vcc

Par boitier externe

AL12-AL24

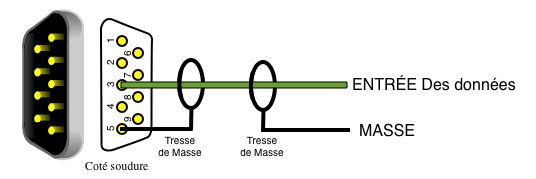

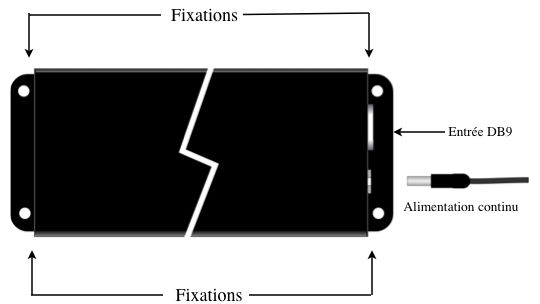

liaison RS232 pour afficheur numérique

Broche 5 de la DB9 série = Masse ( broche 5 de COM1 du PC)
Broche 3 de la DB9 série = Entrée des données ( broche 3 de COM1 du PC)


Programmation

Sous PC. Raccorder la liaison série sur le port COM1. Introduire le CD dans le lecteur. sous Windows Tera Term.
Sous Mac utiliser l'
adaptateur USB/RS232 et cliquer sur CoolTermMac
Avec iphone ou ipad ou ipod touch

Programmes à Utiliser :


Tera Term pour Windows XP et 7
CoolTermMac pour Mac OSX

Pour iphone et pour ipad


Liaison RS 232 Port COM1
9600 bauds, 8 bits, 1 bit start,
pas de parité, contrôle aucun,1 bit de stop

touche clavier pc

Retour en arrière

Tabulation

Retour chariot ou retour ligne

Pour Windows XP
et Windows 7

Téléchargement

Pour Mac

Téléchargement



Afficheur numerique RS232 8 chiffres de 3,5 cm

Afficheur numerique RS232 de TABLE

Afficheur numerique RS232 5 chiffres de 5 cm
Afficheur numérique RS232 8 chiffres de 3,5 cm

Afficheur numérique RS232 de TABLE

Afficheur numérique RS232 5 chiffres de 5 cm
afficheur numerique chiffres de 20 cm
Afficheur numérique RS 232 5 chiffres de 20 cm




Afficheur numérique * Chiffres à segments

TC 2-2

2 chiffres de 2 cm

80 x 65 x 25
TC 4-2

4 chiffres de 2 cm

100 x 65 x 25
TC 3-4

3 chiffres de 3,8 cm

140 x 65 x 25
TC 4-4

4 chiffres de 3,8 cm

184 x 65 x 25
TC 5-4

5 chiffres de 3,8 cm

215 x 65 x 25
TC 6-4

6 chiffres de 3,8 cm

240x 65 x 25
TC 2-5

2 chiffres de 4,4 cm

120 x 65 x 25
TC 3-5

3 chiffres de 4,4 cm

170 x 65 x 25
TC 4-5

4 chiffres de 4,4 cm

200 x 65 x 25
TC 5-5

5 chiffres de 4,4 cm

240 x 65 x 25
TC 6-5

6 chiffres de 4,4 cm

280 x 65 x 25
TC 2-6

2 chiffres de 5,6 cm

150 x 80 x 25
TC 3-6

3 chiffres de 5,6 cm

200 x 80 x 25
TC 4-6

4 chiffres de 5,6 cm

250 x 80 x 25
TC 5-6

5 chiffres de 5,6 cm

300 x 80 x 25
TC 6-6

6 chiffres de 5,6 cm

350 x 80 x 25


Afficheur numérique * Chiffres de 3,5 cm et 5 cm
TC 8-3A

8 chiffres de 3,5 cm

300 x 65 x 21
TC 5-5A

5 chiffres de 5 cm

300 x 65 x 21


Modèle étanche : suffixe Ext
Option : Coffret étanche pour alimentation


Nous pouvons fabriquer d'autres types de compteur


Afficheur numérique * Chiffres de 10 cm de hauteur
TC 1-10

1 chiffre

100 x 125 x 21
TC 2-10

2 chiffres

165 x 125 x 21
TC 3-10

3 chiffres

240 x 125 x 21
TC 4-10

4 chiffres

320 x 125 x 21
TC 5-10

5 chiffres

400 x 125 x 21
TC 6-10

6 chiffres

480 x 125 x 21


Afficheur numérique * Chiffres de 15 cm de hauteur

TC 1-15

1 chiffre

100 x 170 x 25
TC 2-15

2 chiffres

250 x 170 x 25
TC 3-15

3 chiffres

350 x 170 x 25
TC 4-15

4 chiffres

450 x 170 x 25
TC 5-15

5 chiffres

550 x 170 x 25
TC 6-15

6 chiffres

650 x 170 x 25


Afficheur * Chiffres de 20 cm de hauteur
TC 1-20

1 chiffre

123 x 210 x 25
TC 2-20

2 chiffres

275 x 210 x 25
TC 3-20

3 chiffres

425 x 210 x 25
TC 4-20

4 chiffres

575 x 210 x 25
TC 5-20

5 chiffres

725 x 210 x 25
TC 6-20

6 chiffres

875 x 210 x 25


Compteur numérique * Chiffres de 28 cm de hauteur
TC 2-30

2 chiffres

400 x 305 x 25
TC 3-30

3 chiffres

600 x 305 x 25
TC 4-30

4 chiffres

800 x 305 x 25
