Interface TOR / RS232
Boitier convertisseur pour transformer des sorties TOR d'automate en chiffre sur une liaison RS232
Interface adaptateur sorties TOR en liaison RS232



Pour transformer des contacts de sorties TOR d'un automate en liaison RS232
pour permettre d'afficher la valeur numérique de ces contacts sur un afficheur TC

Alimentation de l'interface : 24 volts courant continu en provenance de l'automate

Raccorder l'afficheur au boîtier d'interface avec le cable et la prise DB9
Sortie des chiffres en RS232 1200 bauds
Pas de parité et pas de controle de flux
1 bit de start et 1 bit de stop

L'interface scrute en permanence les entrées TOR et envoi le chiffre décodé sur l'afficheur
A raison de 2 2 fois par secondes

Les entrées TOR sont en 24 volts courant continu
24V = 1 logique et 0v = 0 logique

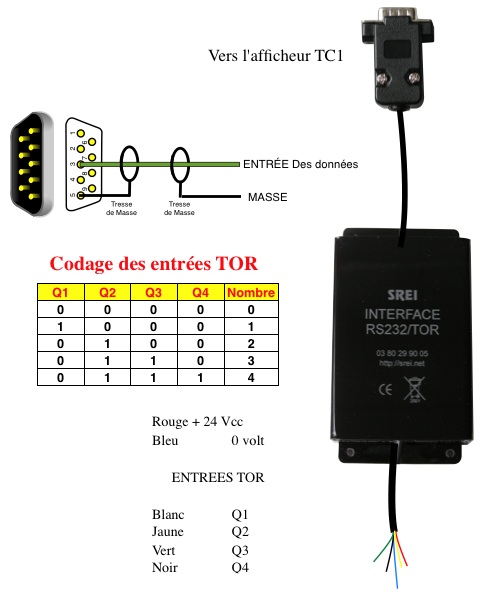

Q1 au fil Blanc
Q2 au fil Jaune
Q3 au fil Vert
Q4 au fil Noir
