Le TRANSDON E - R est un système de télétransmission de 15 zones transmises sur une ligne bifilaire (6/10) en direction d 'un recepteur.

Le système TRANSDON E -R permet de raccorder plusieurs recepteur sur une simple paire 6/10 et par la même de simplifier considérablement l'installation surtout si les distances de raccordement sont importantes et si le nombre de panneaux est conséquent.
Le TRANSDON E-R est alimenté à partir de 18 à 48 volts continu.
La portée du TRANSDON E-R peut être de 2 Km.

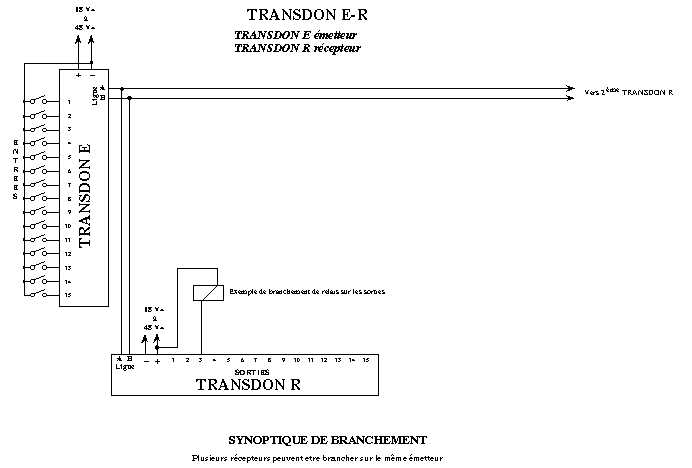

Le système se compose d 'un émetteur TRANSDON E de 15 entrées et d' un ou plusieurs récepteurs TRANSDON R .
Le TRANSDON E ou le TRANSDON R est présenté en coffret ABS noir de 145 mm de large, 85 mm de haut et 31 mm de profondeur.

TRANSDON E

Les entrées numérotées de 1 à 15 se font à partir d'un contact masse

TRANSDON R

Les sorties peuvent être raccordées sur des relais (sortie =ma)


TRANSDON R

CAPACITE


15 zones en réception


transmission sur une paire

ENCOMBREMENT


85 mm x 145 mm x 31 mm


ENVELOPPE


en ABS noir


FIXATION


2 vis ø 4 mm


ALIMENTATION


de 18 à 48 volts continu


RACCORDEMENT


par bornier sans vis au pas de 2,5 mm pour les entrées (6/10)


CONSOMMATION


10 ma


FACADE


aluminium brossé sérigraphié



TRANSDON E

CAPACITE


15 zones en émission


transmission de contacts sur 2 fils

ENCOMBREMENT


85 mm x 145 mm x 31 mm


ENVELOPPE


en ABS noir


FIXATION


2 vis ø 4 mm


ALIMENTATION


de 18 à 48 volts continu


RACCORDEMENT


par bornier sans vis au pas de 2,5 mm pour les entrées (6/10)


CONSOMMATION


CONSOMMATION 10 ma


FACADE


aluminium brossé sérigraphié


LIGNE


1 paire 6/10


DISTANCE


Distance: 2 Km


transmission de contacts a distance
