Télésurveillance Télétransmission d'alarme
Commande par contact sec

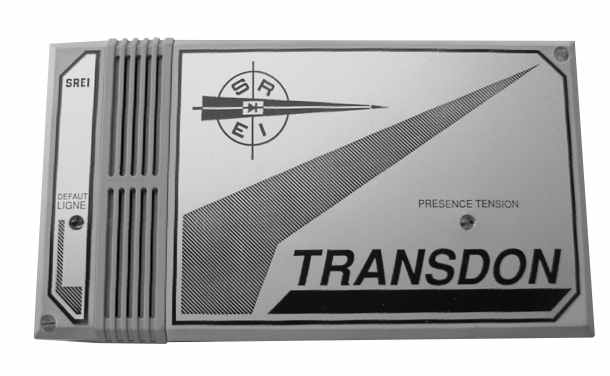

TRANSDONB
Système bidirectionnel permettant d'envoyer et de recevoir 15 contacts secs


Transmission par une paire à 2 Km | Transmission par modem | Transmission par Ethernet | Transmission par RS232

Transmission de 15 contacts sur une paire de fils torsadés sur une distance pouvant aller à 20 Km.
Le Transdon étant bidirectionnel il peut à la fois transmettre 15 contacts et recevoir 15 contacts.

transmission bidirectionnelle sur 2 fils

Pour réaliser un système interactif il faut connecter au deuxième Transdon des interrupteurs de
commande qui suivant leur position, actionneront les relais de sortie du premier TRANSDON.
Dans le système ainsi réalisé la signalisation à distance d'une alarme peut entraîner une commande manuelle pour corriger à distance cette alarme.

transmetteur bidirectionnel 2 fils

Le système TRANSDON B a particulièrement été conçu pour permettre de transmettre des alarmes techniques de bâtiment avec un minimum de conducteurs. Les liaisons de fil à fil de par leur nombre croissant deviennent incommodes et très onéreuses.

La mise en ENTREE et l'emploi du système TRANSDON B est des plus simple; il est totalement transparent pour l'utilisateur.

Le système TRANSDON B permet de simplifier considérablement les installations surtout si les distances de raccordement sont importantes. En effet 1 paire 6/10 (torsadée de préférence ) permet de remplacer 30 conducteurs de 6/10.

Dans les milieux très parasités il est préférable d'utiliser un câble blindé.

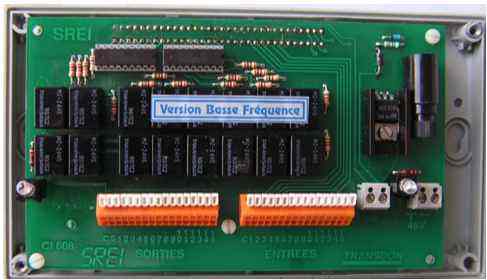

Un système complet est composé de 2 coffrets TRANSDON B regroupant chacun un émetteur et un récepteur de 15 voies bidirectionnelles.

La ligne est surveillée en permanence. Une diode électroluminescente rouge couplée à un relais ( sortie "S") assure la visualisation et l'alarme en cas d'incident de transmission.
