Contexte technique
Les ordinateurs actuels sont majoritairement dépourvus de ports série natifs. Toutefois, de nombreux équipements industriels, scientifiques ou techniques continuent d’utiliser la norme RS232 pour l’échange de données.
L’utilisation d’une interface USB / RS232 permet de maintenir la compatibilité avec ces équipements tout en exploitant des postes de travail modernes équipés exclusivement de ports USB.
Principe de fonctionnement
- L’interface convertit les trames USB en signaux série RS232 conformes.
- Le système d’exploitation crée un port série virtuel.
- Sous Windows : port COM.
- Sous macOS : périphérique /dev/tty*.
- Les logiciels existants accèdent au port sans modification du code.
Applications typiques
- Machines de découpe laser ou vinyle.
- Graveuses de circuits imprimés.
- Automates et interfaces machines.
- Afficheurs numériques et équipements de supervision.
- Instrumentation et bancs de test.
Installation sous Windows
L’interface repose sur un contrôleur USB / série nécessitant l’installation d’un pilote spécifique.

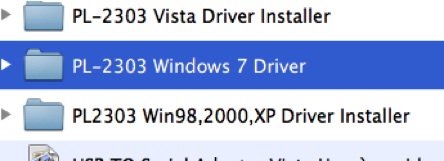

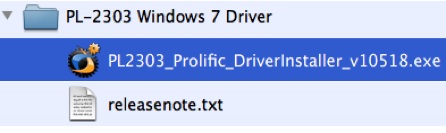

- Installer le pilote USB / RS232 compatible (ex. PL2303).
- Connecter l’interface USB / RS232.
- Identifier le numéro de port COM attribué.
- Configurer ce port dans le logiciel de communication.
Installation sous macOS
Sous macOS, l’installation du pilote permet la création d’un port série virtuel utilisable par les logiciels de communication.
- Installer le pilote USB / série adapté.
- Redémarrer le système si nécessaire.
- Accéder au port via /dev/tty.usb*.
Logiciels de communication série
- Windows : Tera Term
- macOS : CoolTerm
- Configuration : vitesse, bits de données, parité et bits de stop identiques à l’équipement RS232.
Configuration détaillée de Tera Term
Configuration détaillée de CoolTerm
