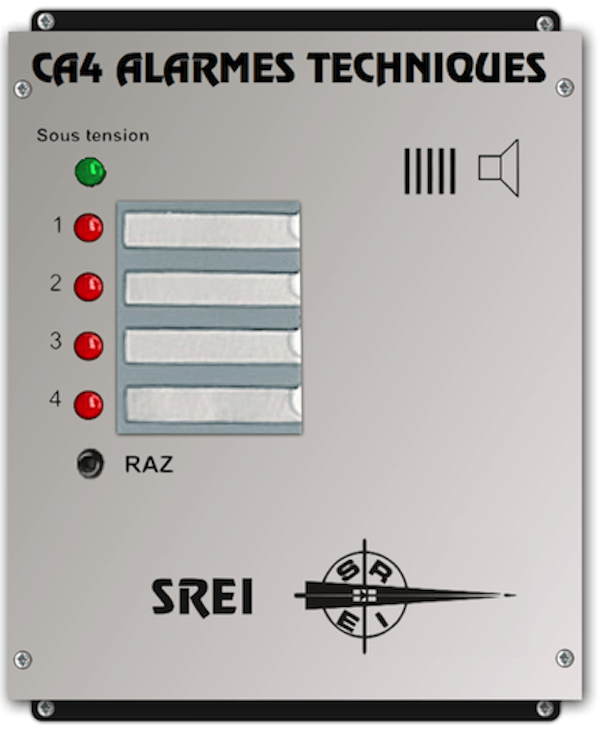

Coffret d'alarmes techniques 4 entrées et 1 sortie

Centrale alarme technique 4 voies

retour   suivant

coffret alarmes techniques 4 entrees

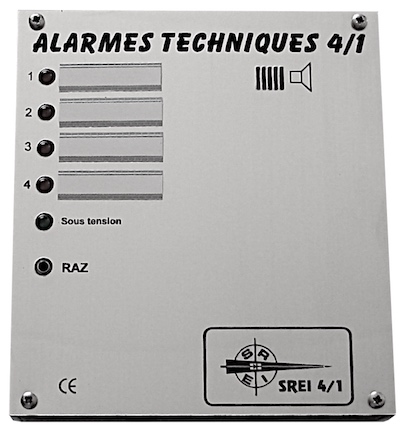

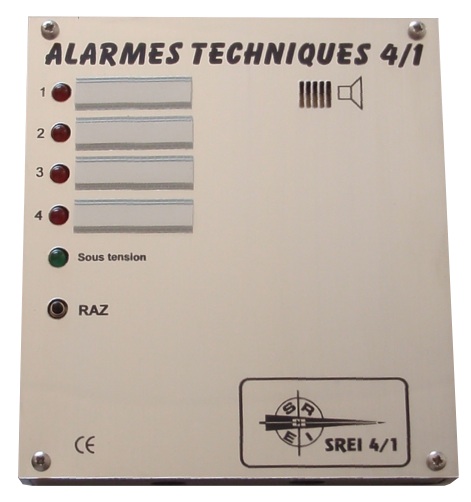

Le 4/1 est coffret d'alarme techniques à 4 entrées contacts secs et une sortie par relais inverseur.

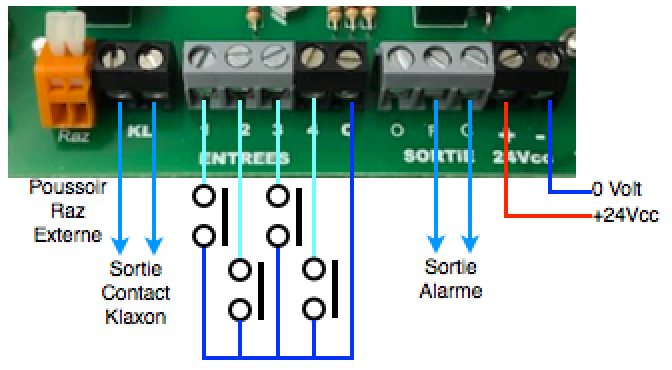

Le 4/1 comporte 4 zones d'alarmes (chacune des zones est munie d'un voyant led rouge) chaque zone fonctionne par fermeture d'un contact sec entre la borne C et l'entrée correspondante.
En outre le 4/1 possède une alarme sonore et un poussoir d'acquittement.

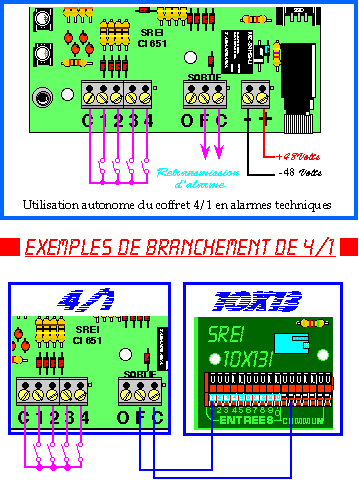

Un relais de sortie inverseur à contacts secs assure la retransmission des alarmes.

Fonctionnement

A) L'apparition d'une alarme provoque l'allumage de la led correspondante et l'activation de l'alarme sonore (buzzer piézo-céramique) et la fermeture du relais de sortie. Le voyant led ne s'éteint qu'à la disparition de l’alarme.
Une pression sur le poussoir acquit arrête l'alarme sonore.
L'apparition d'une nouvelle alarme renouvelle le processus.

Si l'alarme persiste, la signalisation sonore du 4/1 persistera et la led correspondante à alarme restera allumée et le relais sortie restera fermé.
Une pression sur le poussoir RAZ arrêtera la signalisation sonore du 4/1, mais la led restera allumée et le relais sortie restera fermé jusqu'à disparition du défaut.

Alimentation 24 volts courant continu, la tension peut varier de 20 à 26 volts. Intensité consommée 15 ma en veille, 50 ma en alarme.

 Sorties
    - 1 Sortie par relais contacts inverseurs.
    - Intensité commutable par sortie: 500 ma typique sous 24 volts
    *Valeur maximum à ne pas dépasser 800 ma crête

Présentation

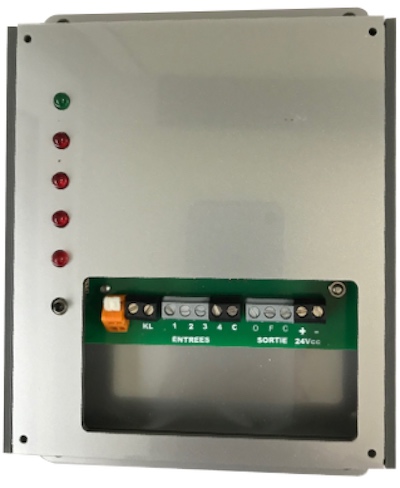

    Coffret très compact : 140 x 125 x 21 mm en plexiglas métallisé
    Façade aluminium gravure laser
    Poids 250 grammes.

Options :
Sortie d'un contact pour klaxon extérieur
Entrée pour un contact Raz extérieur
