Caractéristiques techniques du pictogramme lumineux EPM
Dimensions, alimentation, options et suffixes du boîtier EPM

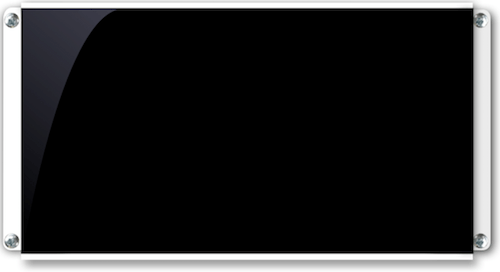

Caractéristiques techniques — Pictogramme lumineux (EPM)
Corps 225 × 130 × 25 mm · 24 Vcc · 200 mA · IP40 · façade plexiglas usinée laser
Caractéristiques principales
- Corps

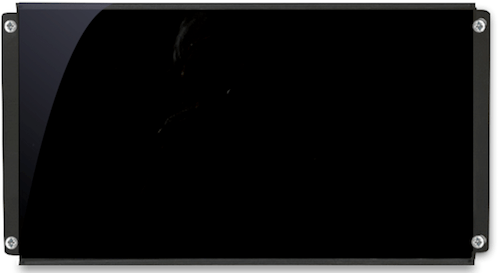

- ABS noir (option PMMA blanc)
- Façade
- Plexiglas usiné au laser
- Affichage
- Texte/pictogramme lumineux rouge sur fond noir
- Apparence
- Noir brillant à l'arrêt. Le texte s'illumine seulement à la mise sous tension
- Dimensions du corps
- 225 × 130 × 25 mm
- Avec oreilles de fixation
- 250 × 130 × 25 mm
- Entraxes de fixation
- 238 × 110 mm
- Poids
- ≈ 380 g
- Alimentation
- 24 Vcc — 200 mA
- Câble
- 0,5 m — sortie côté gauche (standard)
- Indice de protection
- IP40 (intérieur)
- Fixation
- Aux 4 coins du boîtier
Suffixes & Options
Suffixes (alimentation)
- 12 — alimentation 12 Vcc
- 48 — alimentation 48 Vcc
Options d’aspect / fonctionnement

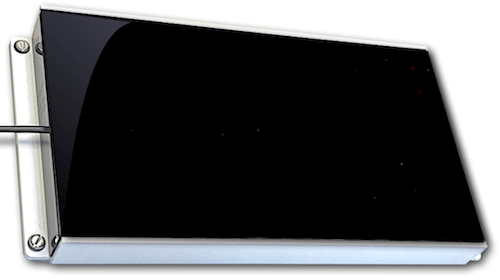

- B — corps en PMMA blanc
- CLi — clignotement 0,8 s allumé / 0,3 s éteint
- BL — texte/picto bleu sur fond noir
- V — texte/picto vert sur fond noir
- 220 — alimentation 220 Vac
- Ext — boîtier scellé étanche IP65
Ce matériel est conçu sur mesure : personnalisation du pictogramme/texte, des couleurs, du
mode clignotant, de la sortie de câble et de l’alimentation selon vos contraintes.
