Le Rôle Essentiel de l'Afficheur BCD dans l'Industrie
L'**Afficheur Numérique BCD (Binary-Coded Decimal)** est un composant crucial dans les systèmes d'automatisation. Son rôle principal est de **convertir rapidement les données binaires** issues d'automates, de compteurs, ou d'encodeurs en une **forme numérique lisible** par l'œil humain.
Grâce à ses **chiffres géants à LED**, il assure une **visualisation claire et facile** des informations critiques telles que l'heure, les températures, les mesures de position, les codes, ou les valeurs de comptage, y compris à grande distance.

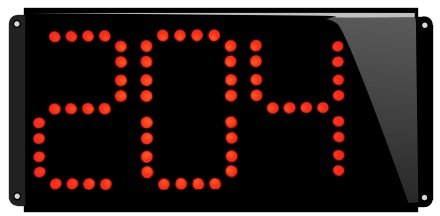

Afficheur numérique BCD à 1 ou 2 chiffres, disponible en hauteurs jusqu'à 20 cm .
Options et Personnalisation des Affichages
Nous proposons une gamme d'afficheurs BCD adaptés à différentes configurations de connexion et de taille :
Spécifications Électriques et Codage BCD
**Niveaux Logiques :** Niveau 1 (HIGH) = +24 Vdc ; Niveau 0 (LOW) = 0 Vdc (Masse).
Codage BCD (Décimal Codé Binaire)
Chaque chiffre décimal est représenté par un mot binaire de 4 bits (D, C, B, A). L'afficheur lit ce code pour afficher la valeur correspondante ( 8D + 4C + 2B + 1A ).
| D ( 8 ) | C ( 4 ) | B ( 2 ) | A ( 1 ) | Nombre Décimal |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 1 | 1 |
| 0 | 0 | 1 | 0 | 2 |
| 0 | 0 | 1 | 1 | 3 |
| 0 | 1 | 0 | 0 | 4 |
| 0 | 1 | 0 | 1 | 5 |
| 0 | 1 | 1 | 0 | 6 |
| 0 | 1 | 1 | 1 | 7 |
| 1 | 0 | 0 | 0 | 8 |
| 1 | 0 | 0 | 1 | 9 |
Principe du Multiplexage BCD

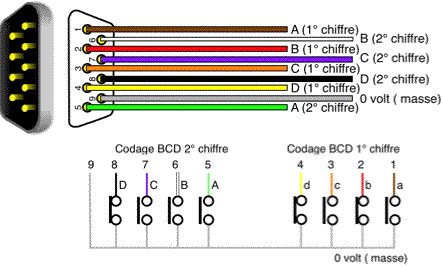

Commande BCD classique non multiplexée (4 contacts par digit + commun).
Le **multiplexage** permet d'utiliser les mêmes 4 lignes de données BCD (A, B, C, D) pour plusieurs chiffres. Deux lignes de commande supplémentaires (A/B Multiplexage) sont utilisées pour sélectionner le chiffre (rang) à afficher séquentiellement.
| Signal Multiplexage B | Signal Multiplexage A | Rang du Chiffre affiché |
|---|---|---|
| 0 | 0 | Chiffre 1 |
| 0 | 1 | Chiffre 2 |
| 1 | 0 | Chiffre 3 |
| 1 | 1 | Nul / Non utilisé |
**Timing Critique (Multiplexage) :** Les données BCD doivent être stables avant le changement de multiplexage. Les données BCD doivent être maintenues pendant au moins 100 millisecondes avant le changement. Le signal de multiplexage doit être maintenu pendant 300 millisecondes .

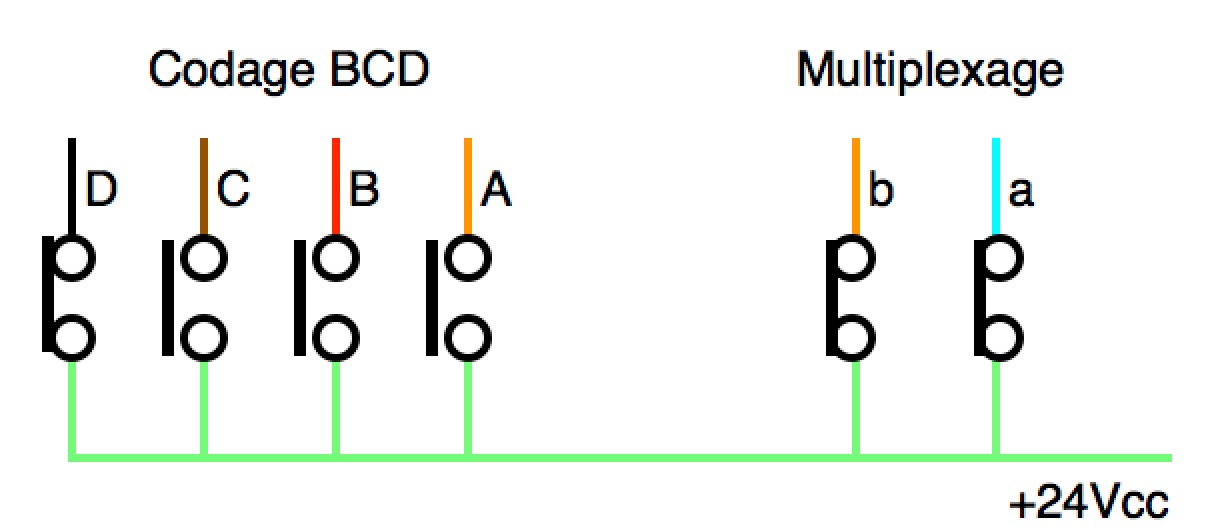

Schéma de branchement BCD multiplexé.
Leur usage est essentiel dans les applications où la robustesse, la conversion directe du signal binaire, et la visibilité à distance sont des critères primordiaux.
Voici les principales applications de ces afficheurs BCD :
🏭 Applications Industrielles et Automatisation
Comptage et Totalisation : Affichage du nombre de produits manufacturés, de cycles machines, ou du nombre de pièces sur une ligne de production.
Totalisation des heures de fonctionnement d'un équipement (horamètres).
Contrôle de Position et d'Angle : Affichage de la position actuelle d'un axe, d'une vanne, d'un chariot ou d'une platine motorisée, souvent en lien avec un codeur rotatif ou linéaire transmettant un signal BCD.
Affichage de Codes et d'États : Visualisation de codes d'erreur, de codes d'état de machine, ou de numéros de lot en cours dans une usine.
Gestion de Temps et de Cadence : Utilisation comme chronomètres industriels ou pour afficher des cadences de production (pièces par minute).
Pesage et Dosage :Affichage clair du poids mesuré par des balances ou des systèmes de dosage industriels dont l'électronique de contrôle transmet en BCD.
Contrôle de Processus et Instrumentation
Répétiteur de Données d'Automate (PLC) : Ces afficheurs sont souvent connectés directement aux sorties numériques d'un Automate Programmable Industriel (API ou PLC) pour déporter l'affichage des valeurs importantes (registres de données ou compteurs).
Indicateurs d'État de Vannes/Équipements : Affichage de l'état d'ouverture (en pourcentage ou en pas) de vannes régulatrices ou d'autres équipements de contrôle.
🏗️ Environnements de Grande Taille et Infrastructures
Affichage en Zones Logistiques : Utilisation dans les entrepôts pour afficher les numéros d'allées, les destinations de colis, ou les quantités à préparer.
Tableaux de Bord de Sécurité : Affichage de données critiques dans des salles de contrôle ou des centres de commandement (par exemple, des décomptes de sécurité ou des codes d'accès)
