Coffrets d'alarmes techniques réseau TCP/IP

CA16 - Coffret alarmes 16 entrées par réseau ethernet TCP/IP et 1 sortie


Avec le coffret d"alarmes 16 entrées TCP/IP, la localisation géographique des contacts n'est pas une contrainte majeure.
Ils peuvent grâce à l'interface TCP/IP être placés à des endroits éloignés tout en restant connectés au réseau, offrant une grande flexibilité dans le déploiement du système d'alarme.

Les entrées à distance TCP/IP peuvent être installées n'importe où, tant qu'elles sont connectées au réseau. Cela permet d'étendre le système d'alarme à des zones éloignées ou difficiles à atteindre.

La transmission par TCP/IP garantit une communication rapide et constante entre les dispositifs.
Les informations sur l'état des contacts sont transmises en temps réel, permettant une surveillance continue.
Intégration Transparente dans le Réseau

Les entrées à distance TCP/IP peuvent réduire les coûts d'installation et de maintenance du système d'alarme. En effet, elles ne nécessitent pas de câblage supplémentaire.`

L'utilisation du réseau Ethernet offre une solution évolutive. On peut déplacer des dispositifs de détection sans avoir à modifier l'infrastructure physique du câblage.

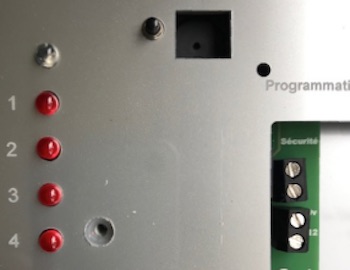

coffret alarmes techniques ethernet tcp/ip

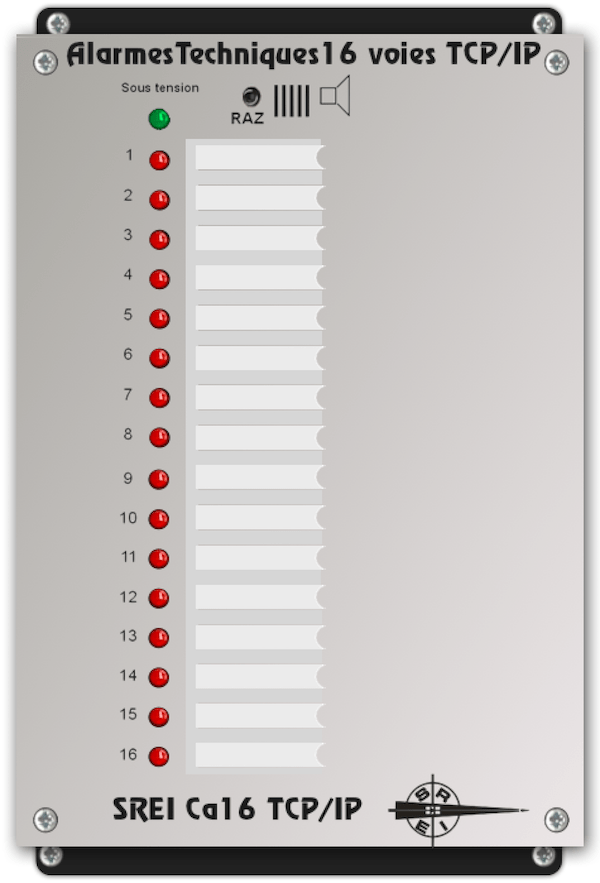

coffret 16 alarmes techniques ethernet tcp/ip

Description

16 voyants leds rouges (1 par entrée)
1 poussoir Raz
1 voyant led verte "sous tension"
1 embase RJ45 Ethernet
2 bornes alimentation 12 Vcc
2 bornes pour contact de sortie surveillance  (contact sec) pouvoir de coupure 200 ma sous 12 volts
Dimensions : 210 x 150 x 25 mm
Poids : 450 grammes

Pour fonctionner il faut un Interface 16 Entrées Ethernet TCP/ IP

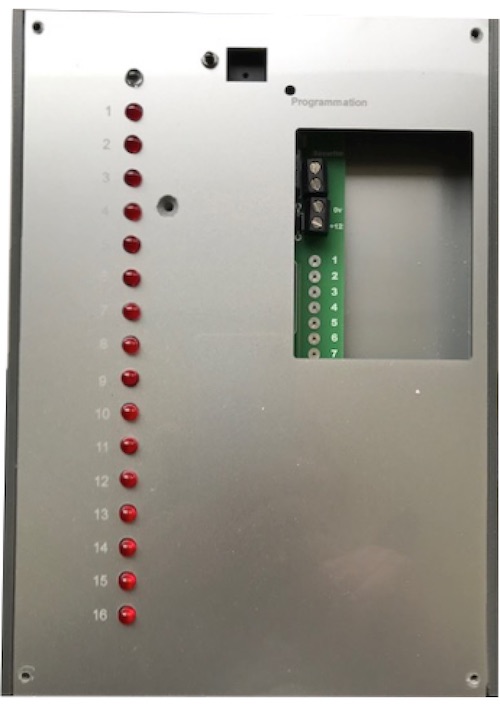

coffret alarmes techniques entrées par ethernet tcp/ip
alarmes techniques

FONCTIONNEMENT

En l'absence de réception sur la ligne Ethernet, la led verte clignote
Et le relais de surveillance est fermé
Quand la led verte est allumée en feux fixe le coffret d'alarme est en veille
Le relais de surveillance est ouvert
En cas d'absence de l'alimentation le relais de surveillance est fermé
Si la communication Ethernet est interrompue, le coffret se met en alarme

PROGRAMMATION

Pour programmer les entrées en ouverture ou fermeture de boucle il faut :
    Sur l' Interface 16 Entrées Ethernet TCP/ IP raccorder les entrées "ouverture de boucle" au commun ( les entrées "fermeture de boucle restant non connectées")
    Sur le coffret d'alarme les voyant rouges correspondant s'allument

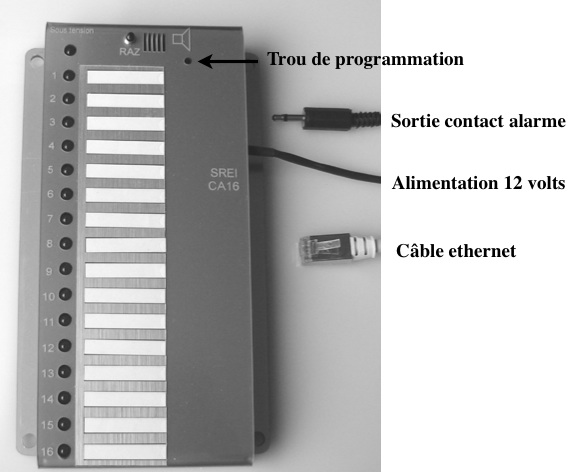

    Introduire un tournevis fin ou un attache trombone dans le trou de la programmation.
2 bips retentissent pour signaler la programmation des entrées en mémoire.
programmation alermes techniques

Tout changement à l'état mémorisé provoque une alarme, allume la led rouge correspondant à l'entrée incriminée, déclenche l'alarme sonore et ferme le relais de surveillance
1 poussoir Raz permet d'arrêter l'alarme sonore, qui reprendra si une autre entrée vient à changer.

Les voyants des entrées restent allumés et le relais reste fermé tant que l'état de veille n'est pas revenu

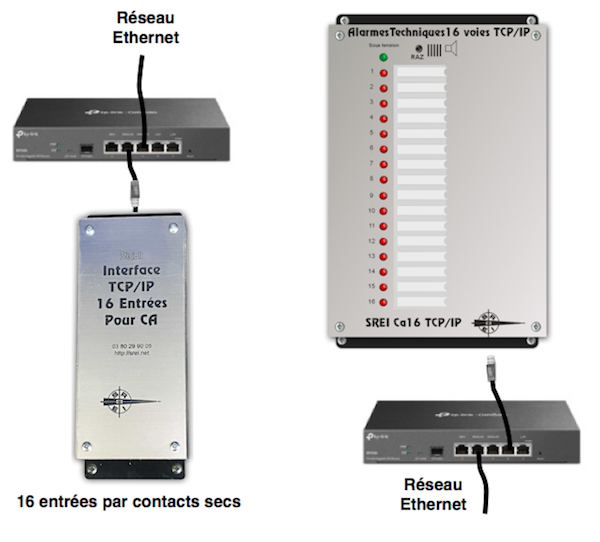

Raccordement TCP/IP

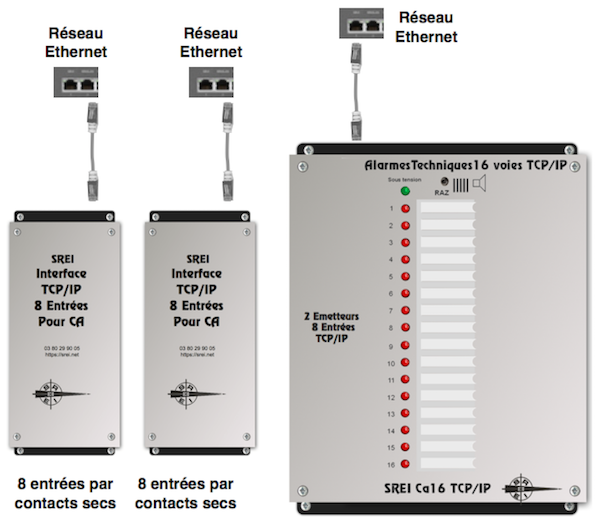

raccordement coffret d'alarmes techniques eb TCP/IP
