Coffret d'alarmes 32 voies

CA32 Centrale d'alarmes techniques 32 entrées



Appareil de Gestion d'Alertes Techniques à 32 Canaux et 1 Sortie

Unité Centrale d'Alarmes Techniques à 32 Entrées pour la Détection d'Ouverture ou de Fermeture de Boucle

Solution de Gestion d'Alertes pour Environnements Professionnels

Le coffret d'alarmes techniques CA32 est un outil indispensable pour garantir la sécurité et la fiabilité des installations industrielles et commerciales.
Il propose une solution complète et évolutive pour la surveillance d'alertes critiques.

coffret alarmes techniques 32 entrees

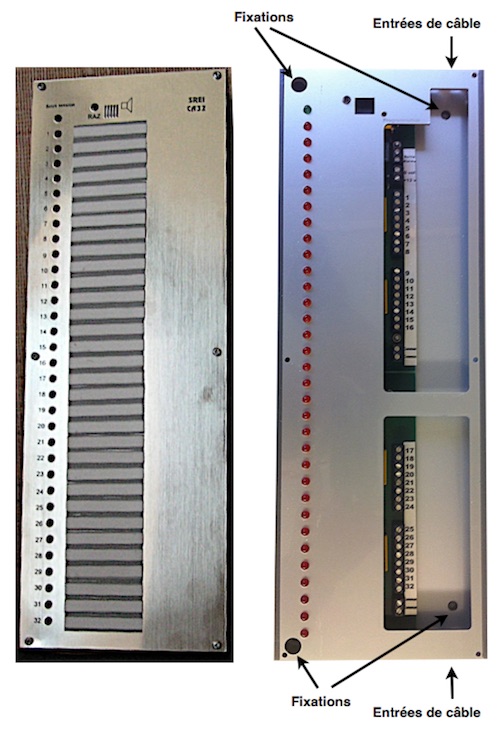

Circuit Imprimé Double Face Trous Métallisés
Façade acrylique " Aluminium Brossé " avec Gravure Laser pour une Finition Élégante
Boîtier Compact en ABS et Plexiglas
Extra plat
Dimensions : 150 mm x 375 mm x 25 mm
Dimensions Totales : 150 mm x 395 mm x 25 mm


32 entrées en ouverture ou fermeture de boucle.

Dans l'état de fonctionnement en veille ( les entrées “ouverture de boucle” étant fermées et les entrées “fermeture de boucle étant ouvertes”), il suffit d'appuyer sur un poussoir interne pour mémoriser cet état de veille.

La détection d'une alarme, allume la led rouge correspondant à l'entrée incriminée et déclenche l'alarme sonore (et ferme le contact “sortie alarme”).

    1 poussoir Raz:
        Arrête l'alarme sonore, qui reprendra si une autre entrée vient à changer.

    1 Buzzer

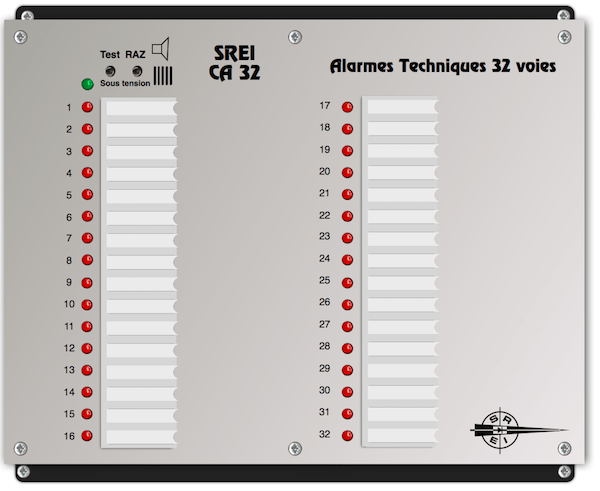

    32 voyants leds rouges (1 par entrées) avec Porte-étiquette
    1 voyant led verte “sous tension”

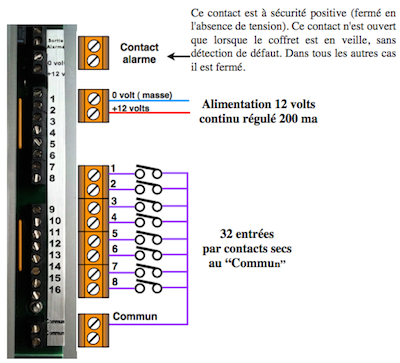

    32 bornes entrées
    4 bornes “commun”
    2 bornes d'alimentation 12 Vcc ( prévoir 200 milliampères
    2 bornes de sortie alarmes (contact sec) pouvoir de coupure 200 ma sous 24 Vcc

FONCTIONNEMENT

Dès qu'un contact sec est fermé au “Commun", la led correspondant au contact d'entrée s'allume, une alarme sonore retentit et le contact du relais “Sortie Alarme ” se ferme.
Une pression sur le poussoir “RAZ” arrête l'alarme sonore ( qui reprendra si un autre contact d'entrée se ferme).
La led de la zone restera allumée tant que le contact restera fermé. Le contact de sortie alarme ne retombera que lorsque le coffret aura repris sont état de veille.
coffret alarmes techniques programmation

INITIALISATION
Pour déterminer les entrées en ouverture ou en fermeture de boucle procéder comme suit :
    Les entrées devant être en fermeture de boucle ne sont pas branchées.
Les entrées devant être en ouverture de boucle sont strappées au "Commun     entrées".
Mettre sous tension

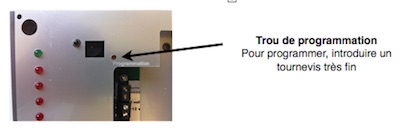

Repérer le trou de programme (une fois ôtée la façade))
Introduire un tournevis fin ou un attache-trombone dans le trou.
2 bips retentissent pour signaler la programmation des entrées.
Débrancher le 12 volts
Débrancher les strapps
La programmation est terminée.
