Présentation générale
Le coffret CA48E est un répétiteur conçu pour déporter à distance les alarmes techniques du coffret CA48. Il assure une visualisation identique et simultanée des 48 voies du système principal, sur une distance allant jusqu’à 100 mètres, en utilisant un simple câble RCA (cinch).
C'est la solution idéale pour les salles de contrôle, les bureaux ou tout autre lieu nécessitant un affichage déporté et fiable des états d'alarmes pour la sécurité industrielle.
Avantages Clés du CA48E
- Déport fiable des 48 voies d'alarmes.
- Connexion ultra-simple par câble RCA (jusqu'à 100 m).
- Intégration discrète (Épaisseur ultra-plate : 26 mm).
- Visualisation claire par LED haute luminosité.
- Fonction de sécurité anti-panne intégrée.
- Relais de sécurité (contact sec) pour pilotage externe.
- Qualité et fiabilité de la Fabrication française (SREI).
- Installation facile dans divers environnements.
Fonctionnement détaillé
Le CA48E s’active automatiquement à la réception des signaux provenant du coffret CA48.
Lorsqu’une ou plusieurs alarmes sont détectées, les LED des zones concernées s’allument, un signal sonore retentit.
Le bouton "Acquittement sonore" permet de couper localement le buzzer sans effacer l'alarme de la centrale CA48.
Sécurité anti-panne : En cas d'absence de communication (ligne coupée ou coffret CA48 hors tension), toutes les LED clignotent et l’alarme sonore de sécurité est déclenchée immédiatement.

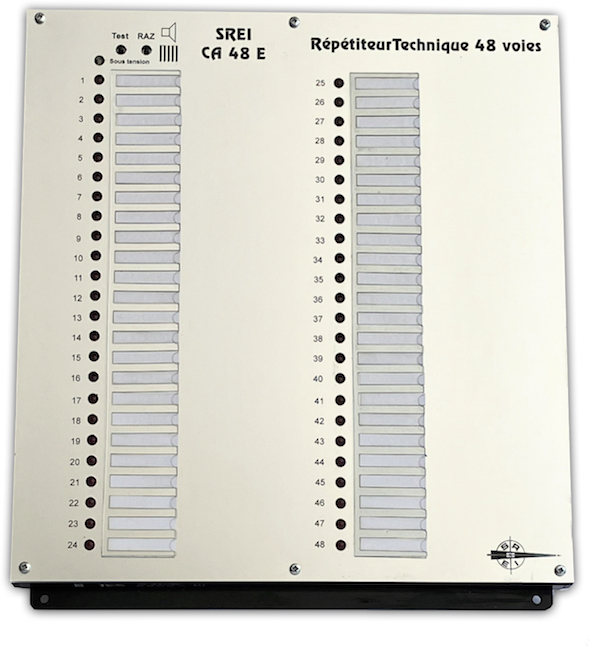

Éléments en façade
- 1 LED verte d'alimentation (Témoin de mise sous tension).
- 1 poussoir pour l'acquittement sonore (Arrêt du buzzer).
- 1 poussoir test de contrôle des LED.
- 48 LED rouges haute luminosité (une par zone d'alarme).
- 1 buzzer piézo-céramique intégré.
- 48 porte-étiquettes (pour identification personnalisée des zones).
Spécifications techniques
Dimensions & Construction
- Dimensions : 270 × 290 × 26 mm (Épaisseur ultra-plate).
- Poids : 1 kilogramme.
- Boîtier : ABS robuste.
- Façade : Acrylique aluminium brossé.
- Circuit : Carte électronique double face à trous métallisés.
- Installation : Fixation facilitée (armoires, panneaux ou goulottes).
Connexions
- Entrée Alimentation : Borne double pour alimentation 12 Vcc (400 mA typique).
- Entrée Signal : Prise RCA (cinch) pour la connexion au coffret CA48.
- Sortie Klaxon : Sortie jack (contact sec) pour klaxon ou sirène supplémentaire (en option).
- Sortie Relais de Sécurité : Borne double (contact sec) : 500 mA typiques sous 24 V.
