Quelles entrées sont disponibles sur un compteur / décompteur ANC ?

Entrées standard : Comptage, Décomptage, Remise à Zéro. Options possibles : consigne, relais arrivé à zéro, plusieurs entrées, entrées rapides.

Existe-t-il une version étanche pour l’extérieur ?

Oui, une version étanche IP65 est disponible (suffixe EXT) selon modèle.

Quel type d’affichage choisir : 7 segments ou LED grands chiffres ?

Le 7 segments est idéal pour courte/moyenne distance (2 à 5,6 cm). Les LED grands chiffres (10 à 28 cm) conviennent à la lecture longue distance et aux ateliers/entrepôts.

Compteur Numérique Lumineux à Grands Chiffres – Compteur / Décompteur industriel

Présentation

Le compteur numérique SREI est un afficheur robuste conçu pour le comptage et le décomptage à partir d’impulsions (contacts secs ou entrées adaptées). Grâce à de grands chiffres lumineux (LED) ou à des afficheurs 7 segments, la lecture reste très claire, même à distance.

Ces compteurs sont utilisés en industrie, en logistique et en automatisme pour suivre une production, un nombre de cycles, un passage de pièces, un temps de process, ou afficher des valeurs/codes utiles à l’exploitation.

Domaines d’application

Comptage de production : cycles, pièces fabriquées, lots, emballage.
Chronométrage industriel : suivi d’opérations, temps de processus, horamètre.
Comptage de public : entrées/sorties d’un lieu, jauge.
Position / déplacement : axes, chariots, ponts roulants, moteurs (via capteur).
Instrumentation : impulsions, fréquence, événements numériques.
Affichage d’alertes : codes, numéros de lot, informations d’exploitation.

Gammes de compteurs – séries ANC

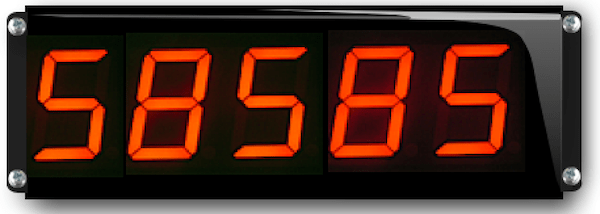

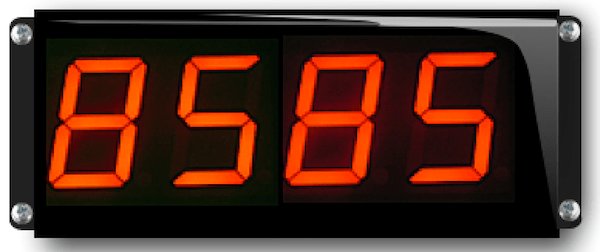

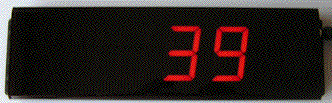

Compteur numérique 7 segments – petits chiffres — Afficheurs 7 segments : lecture à courte / moyenne distance

Compteurs 7 segments (petits chiffres)

Chiffres de 2 à 5,6 cm, adaptés à une lecture rapprochée.

ANC 2-2 à 8-2 : chiffres 2 cm
ANC 3-4 à 6-4 : chiffres 3,8 cm
ANC 2-5 à 6-5 : chiffres 4,4 cm
ANC 2-6 à 6-6 : chiffres 5,6 cm

Alim standard : 9 Vcc Option : 12/24 Vcc

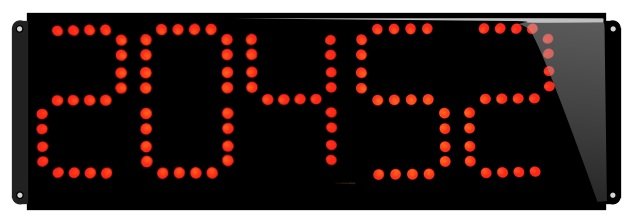

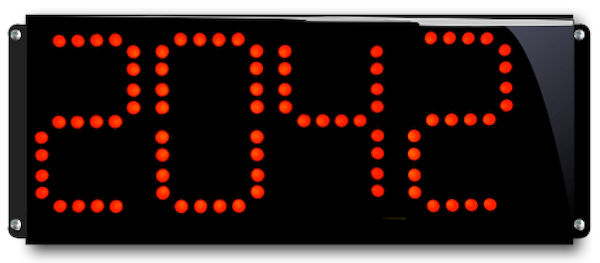

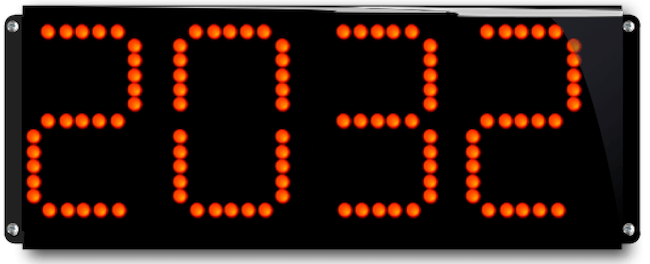

Compteur numérique LED grands chiffres – 10 à 28 cm — LED grands chiffres : visibilité longue distance (atelier, entrepôt, hall)

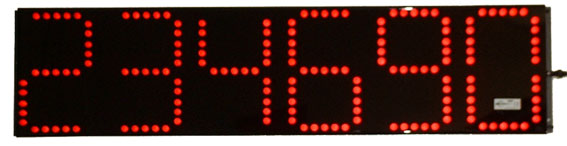

Compteurs LED (grands chiffres)

Chiffres de 10 à 28 cm pour une lecture à grande distance.

ANC 2-10 à 6-10 : 10 cm
ANC 2-15 à 6-15 : 15 cm
ANC 2-20 à 6-20 : 20 cm
ANC 2-30 à 4-30 : 28 cm

Alim standard : 12 Vcc Option : 24 Vcc

Dimensions des Compteurs numériques

Compteurs 7 segments :

Référence	Nb chiffres	Hauteur	Dimensions (L×H×P)	Alim.
Hauteur de chiffres : 2 cm (7 segments)
ANC 2-2	2	2 cm	80×65×25 mm	5 Vcc
ANC 4-2	4	2 cm	100×65×25 mm	5 Vcc
Hauteur de chiffres : 3,8 cm (7 segments)
ANC 3-4	3	3,8 cm	140×65×25 mm	9 Vcc
ANC 4-4	4	3,8 cm	184×65×25 mm	9 Vcc
ANC 5-4	5	3,8 cm	215 × 65 × 25 mm	9 Vcc
ANC 6-4	6	3,8 cm	240×65×25 mm	9 Vcc
Hauteur de chiffres : 4,4 cm (7 segments)
ANC 2-5	2	4,4 cm	120 × 65 × 25 mm	9 Vcc
ANC 3-5	3	4,4 cm	170 × 65 × 25 mm	9 Vcc
ANC 4-5	4	4,4 cm	200 × 65 × 25 mm	9 Vcc
ANC 5-5	5	4,4 cm	240 × 65 × 25 mm	9 Vcc
ANC 6-5	6	4,4 cm	280 × 65 × 25 mm	9 Vcc
Hauteur de chiffres : 5,6 cm (7 segments)
ANC 2-6	2	5,6 cm	150 × 80 × 25 mm	9 Vcc
ANC 3-6	3	5,6 cm	200 × 80 × 25 mm	9 Vcc
ANC 4-6	4	5,6 cm	250 × 80 × 25 mm	9 Vcc
ANC 5-6	5	5,6 cm	300 × 80 × 25 mm	9 Vcc
ANC 6-6	6	5,6 cm	350 × 80 × 25 mm	9 Vcc

Compteurs à leds hautes luminosités :

Référence	Nb chiffres	Hauteur	Dimensions (L×H×P)	Alim.
Hauteur de chiffres : 10 cm (leds 5 mm)
ANC 2-10	2	10 cm	165 × 125 × 21 mm	12 Vcc
ANC 3-10	3	10 cm	240 × 125 × 21 mm	12 Vcc
ANC 4-10	4	10 cm	320 × 125 × 21 mm	12 Vcc
ANC 5-10	5	10 cm	400 × 125 × 21 mm	12 Vcc
ANC 6-10	6	10 cm	480 × 125 × 21 mm	12 Vcc
Hauteur de chiffres : 15 cm (leds 10 mm)
ANC 2-15	2	15 cm	250 × 170 × 25 mm	12 Vcc
ANC 3-15	3	15 cm	350 × 170 × 25 mm	12 Vcc
ANC 4-15	4	15 cm	450 × 170 × 25 mm	12 Vcc
ANC 5-15	5	15 cm	550 × 170 × 25 mm	12 Vcc
ANC 6-15	6	15 cm	650 × 170 × 25 mm	12 Vcc
Hauteur de chiffres : 20 cm (leds 10 mm)
ANC 2-20	2	20 cm	275 × 210 × 25 mm	12 Vcc
ANC 3-20	3	20 cm	435 × 210 × 25 mm	12 Vcc
ANC 4-20	4	20 cm	575 × 210 × 25 mm	12 Vcc
ANC 6-20	6	20 cm	840 × 210 × 25 mm	12 Vcc
Hauteur de chiffres : 28 cm (leds 10 mm)
ANC 2-30	2	28 cm	380 × 305 × 25 mm	24 Vcc
ANC 3-30	3	28 cm	560 × 305 × 25 mm	24 Vcc
ANC 4-30	4	28 cm	750 × 305 × 25 mm	24 Vcc

Fonctionnalités (compteur / décompteur ANC)

Mode : compteur / décompteur

Entrées standard : Comptage, Décomptage, Remise à Zéro

Boîtier : modèle intérieur IP40 (plexiglas). Version étanche IP65 disponible (suffixe EXT).

Raccordement (contacts secs)

Affectation des entrées

: Comptage
: RAZ
: Décomptage
: COMMUN

Durée minimale du contact : 200 ms
Intervalle minimal entre impulsions : 200 ms

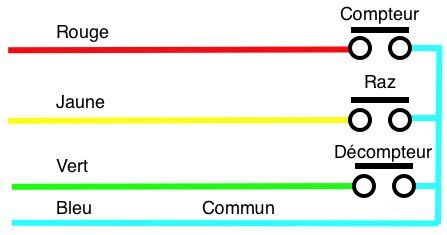

Schéma de branchement compteur : comptage, décomptage, RAZ — Raccordement Comptage / Décomptage / Remise à Zéro

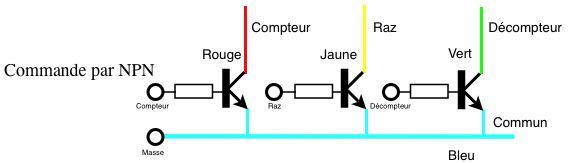

Entrées du compteur via transistors NPN — Commande possible par transistors NPN (selon adaptation)

Options & personnalisation

Version étanche IP65 (suffixe EXT)
Boîtier à 3 boutons poussoirs (câble 2 m, autres longueurs sur demande)
Entrée point de consigne (PC ou clavier)
Sortie relais “Arrivé à zéro”
Plusieurs entrées de comptage
Entrées rapides : 20 ms ou 2 ms
Pas d'incrémentation variable

Épaisseur : 21 à 25 mm selon modèle Fabrication & adaptation sur demande 🇫🇷 Fabrication française

Demande de devis personnalisé
