RS232 avec iPhone et iPad – Programmation des afficheurs

Cette page explique comment utiliser une liaison RS232 avec un iPhone, un iPad ou un iPod Touch afin de programmer et piloter les afficheurs et équipements SREI.

Application de communication série

Pour la communication série sous iOS, nous recommandons l’application :

Get Console (App Store)

Cette application permet l’envoi de caractères ASCII via la liaison série RS232, exactement comme un terminal PC ou Mac.

Application Get Console iOS — Application Get Console pour communication RS232

Matériel – Connecteur 30 broches

Pour les iPhone, iPad ou iPod Touch équipés d’un connecteur 30 broches :

Câble SREI prêt à l’emploi – Référence CLIPAD
Ou câble Redpark avec adaptateur RS232

Câble Redpark RS232 — Câble Redpark Console avec adaptateur DB9

Câble recommandé :
Redpark Console Cable C2-RJ45V + adaptateur DB9

Matériel – Connecteur Lightning

Pour les appareils équipés d’un connecteur Lightning :

Câble SREI prêt à l’emploi – Référence CLIPAD2
Ou câble Redpark Lightning avec adaptateur RS232

Câble Redpark Lightning RS232 — Câble Redpark Lightning avec adaptateur RS232

Modèle :
Redpark Console Cable L2-RJ45V + adaptateur DB9

Utilisation de Get Console

Icône Get Console — Lancer l’application Get Console

Fonction F1 Get Console — La flèche basse correspond à la touche F1

La configuration par défaut est compatible avec les afficheurs SREI.

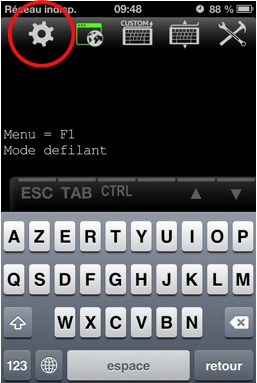

Si les caractères sont trop petits, ouvrir les réglages (icône roue dentée).

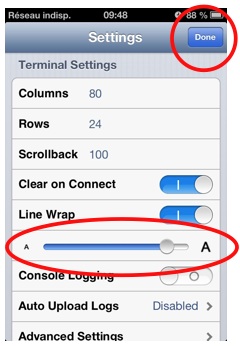

Taille des caractères — Ajuster la taille des caractères puis valider
