Afficheur Grand Modèle + Centrale pour gestion de parking
Système complet : affichage des places libres en temps réel + message « COMPLET »
Présentation du système de l'afficheur de parking grand modèle IP65
L’afficheur parking grand modèle SREI est un ensemble complet conçu pour indiquer en temps réel le nombre de places disponibles et afficher « COMPLET » lorsque le parking est plein. Il convient aux parkings publics, privés, centres commerciaux, sites industriels et zones à fort trafic.
- Afficheur étanche IP65 avec caractères de 10 cm (lecture à distance).

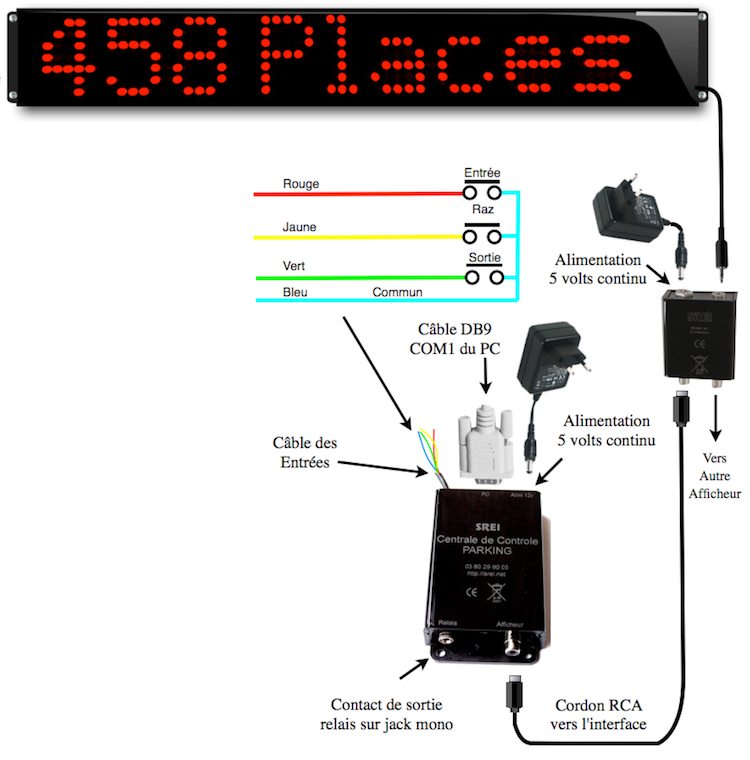

- Centrale de gestion : 1 entrée comptage + 1 entrée décomptage (contacts secs).
- Interface IP40 près de l’afficheur : permet le repiquage vers un autre afficheur.
- Liaison afficheur–centrale : câble de liaison fourni (selon configuration).
- RS232 : initialisation et mise à jour (capacité / places disponibles) depuis PC/Mac.
Afficheur PK PC – Grand modèle
- Afficheur étanche IP65 – caractères de 10 cm.
- Centrale : 1 contact comptage + 1 contact décomptage (contacts secs).
- Entrée RS232 : initialisation du nombre total de places et des places disponibles.
- Mémoire secourue en cas de coupure de courant
- Interface IP40 : à proximité de l’afficheur, permet d’ajouter un second afficheur.
- Dimensions : 910 x 126 x 30 mm
Utilisations possibles de l'afficheur de parking grand modèle IP65
Parkings publics
- Accès ville / parking de centre-ville
- Zones de stationnement réglementées
- Affichage « COMPLET » immédiat
Sites privés & entreprises
- Sites industriels, entrepôts, plateformes logistiques
- Contrôle d’accès avec boucle/contacts secs
- Affichage sur plusieurs entrées
Centres commerciaux & ERP
- Optimisation du flux véhicules
- Information claire des usagers
- Réduction des bouchons à l’entrée
Fonctionnement de l'afficheur de parking grand modèle IP65
- Les impulsions de comptage/décomptage doivent durer au minimum 200 ms.
- Chaque impulsion décomptage décrémente le compteur (places restantes).
- Arrivé à zéro : affichage du message « COMPLET ».
- Chaque impulsion comptage incrémente le compteur (places libérées).
- Mémoire secourue : conservation des données en cas de coupure.
- Quand le menu de communication est actif, le comptage/décomptage est temporairement suspendu.

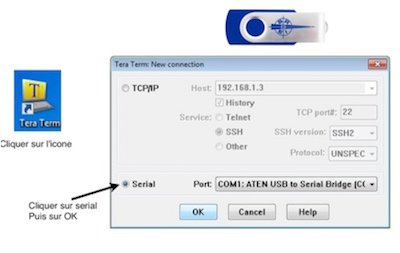

Programmation de départ depuis un PC (RS232)
Pour modifier la capacité et/ou le nombre de places disponibles, raccordez le cordon série (DB9) sur le port COM d’un PC.
Fonctionne avec TeraTerm sous Windows. Sur Mac : CoolTerm.
- Vitesse : 9600 bauds, 8 bits
- Parité : aucune
- Contrôle : aucun
- Stop : 1 bit
- Appuyer sur la touche Espace jusqu’à affichage du menu.
- Capacité max : 999.
- Si aucune touche n’est pressée pendant 15 s, sortie automatique du menu.
- 1 – Capacité du parking
- 2 – Places disponibles
- 3 – Quitter le menu
Saisir la valeur puis appuyer sur Entrée (Retour ligne). Débrancher ensuite le câble série du PC.
FAQ – Parking grand modèle
Quelle différence avec le petit modèle ?
La longueur de l'afficheur 910 mm au lieu de 550 mm, affichage : "Places disponibles XXX" au lieu de seulement "XXX"
Peut-on mettre plusieurs afficheurs sur la même centrale ?
Oui, une interface IP40 permet de repartir vers un autre afficheur afin d’équiper plusieurs entrées ou zones du site.

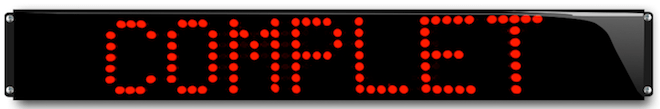

Comment s’affiche « COMPLET » ?
Lorsque le compteur de places disponibles atteint zéro, l’afficheur présente le message « COMPLET ».
Mes capteurs donnent des impulsions très courtes : est-ce compatible ?
Les impulsions doivent durer au minimum 200 ms. Si vos capteurs sortent des impulsions plus courtes, une adaptation (filtrage/temporisation) est possible.
Que se passe-t-il pendant la programmation RS232 ?
Lorsque le menu de communication est actif, le comptage/décomptage est suspendu et les impulsions ne sont pas prises en compte.
