Afficheur numérique 7 segments RS485

afficheur numérique étanche commandé par RS485

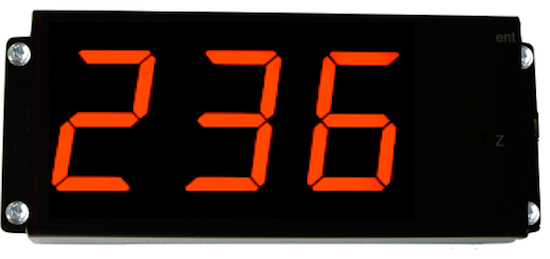

L'afficheur numérique TC3-4 -24 RS485 ALM Ext DFJ est un afficheur numérique étanche conçu pour le matériel roulant.
Il est doté d'un indice de protection IP52, ce qui le rend résistant aux intempéries et aux conditions difficiles d'utilisation.
Cet afficheur est contrôlé via une liaison RS485, ce qui permet une communication fiable et rapide avec d'autres équipements.

L'afficheur TC3-4 -24 RS485 ALM Ext DFJ est un équipement polyvalent et robuste adapté aux environnements exigeants du matériel roulant.
Grâce à sa communication RS485, il peut être intégré dans des systèmes de gestion et de contrôle complexes pour une variété d'applications.

TC3-4 -24 RS485 ALM Ext DFJ
Conception pour matériel roulant

Caractéristiques : 

Corps et fond en plexiglas GS
Event de dilatation
Indice de protection IP52
Tension d'alimentation 24 Vcc
( minimum 12 volts, maximum 28 volts)
Afficheurs rouges 7 segments de 3,8 cm ( possibilité en jaune, en vert ou en bleu)
Circuit imprimé double face trous métallisés
Poids 300 grammes environ
Entraxes de fixation : 159 x 47
Calage du jeu de dilatation du circuit imprimé par joint silicone
Consommation 125 milliampères ( protection 1 ampère maximum)

Dimensions du boîtier : 160 x 65 x 25 mm
Dimensions hors tout : 180 x 65 x 25 mm

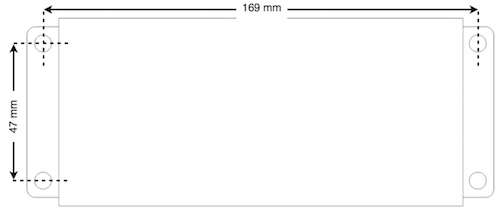

Entre axes de fixations : 169 x 47 mm
Épaisseur de la plaque du fond 3mm

Embases M12 sur le fond du boîtier
Décalées de 45° par rapport au centre

Température d'utilisation : de -25° à +80°

Agrément CIMD - OTAN : FAP34
Indice de protection : IP52 ( par boîtier scellé)
Plexiglas GS ® résistance aux chocs 15 acU (ISO 1183)

Utilisation

Raccordement RS 485 sur l'embase M12 femelle de 5 broches.
Sur les 5 fils de la liaison RS 485 utiliser seulement que les 2 fils de l'émission, le TC3-4 ne peut pas émettre ( une liaison 2 fils duplex ne fonctionne pas).
        Broche 1 data +
        Broche 2 strapp avec la broche 3 pour terminaison 120 Ω
        Broche 4 data-
    Le RS 485 n'est pas isolé du 0 volt ( masse), la broche 5 peut être à la masse
    Vitesse de transmission : 9600 bauds, 8 bits, 1 bit de start, 1 bit arrêt, pas de parité, pas de contrôle de flux

Fonctionnement

Chaque chiffre ( en codage ASCII ) envoyé sur par la RS 485 est pris en compte par l'afficheur, mais n'apparaît pas.
Le caractère ASCII : 13 (CR) affiche le nombre contenu dans l'afficheur.
Pour effacer l'afficheur envoyer le caractère ASCII : 13 (CR)
Pause de 50 millisecondes entre l'envoi de chaque chiffre du nombre
Pour afficher : 451
Envoyer : 52 53 49 13

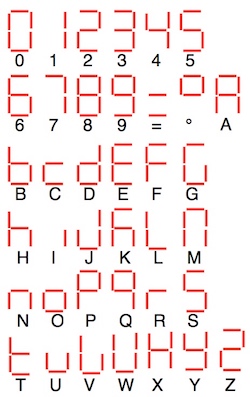

AL : Il est possible d'envoyer des caractères alphanumériques ( voir le tableau)
