Le TRANSMODEM est un système de télétransmission à 8 voies par modem sur une ligne téléphonique commutée. ( le transmodem attend la tonalité pour composer le numéro).
Un système complet est composé d'un coffret TRANSMODEM Emetteur et d'un coffret TRANSMODEM Récepteur, permettant la transmission de 8 contacts contacts.
Les entrées se font à partir d'un contact sec. Les sorties sont à contacts secs de relais fermeture (avec un point commun pour toutes les sorties).
Le TRANSMODEM est présenté en coffret plexiglas
Le TRANSMODEM est alimenté à partir du 12 volts continu 500 ma.

Lorsqu'une entrée du Transmodem Emetteur présente un contact fermé, le relais de la sortie correspondante du Transmodem Récepteur se ferme également.
Les entrées numérotées de 1 à 8 se font à partir d'un contact sec avec la borne "Commun"
Les sorties se font par des relais sur des contacts secs à fermeture qui sortent sur des bornes numérotées de 1 à 8 et une borne commune marquée "Commun".

Fonctionnement

A l'apparition d'une alarme sur le TRANSMODEM EMETTEUR( maintient d'un contact sec d'alarme pendant 1 seconde) :
Ce dernier décroche la ligne téléphonique
Compose le numéro en mémoire
Transmet l'alarme et attend un accusé de réception.
Puis raccroche.
Si la transmission est défectueuse ( ligne occupé ou en dérangement), ou si l'accusé de réception n'est pas conforme l'émetteur recommencera la procédure.

Le TRANSMODEM RECEPTEUR attend en permanence un appel sur la ligne.
Si l'appel intervient :
Le récepteur décroche
Enregistre l'alarme
Met cette alarme en mémoire sauvegardée ( en cas de coupure de courant)
Envoi un accusé de réception et raccroche.
La procédure de transmission dure environ 1 minute.

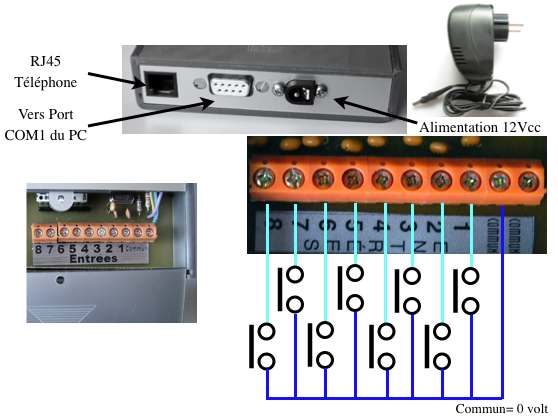

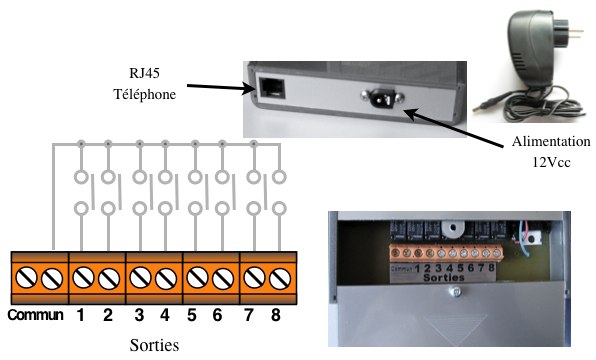

transmodem branchement entrees             transmodem branchement sortie


A l'aide d'un ordinateur entrer le numéro de téléphone
Brancher la liaison RS232 avec la prise DB9 ( sur le port COM1 du PC). Mettre la clé USB

Sous  Windows, cliquer sur TeraTerm
Sur Mac cliquer sur CoolTerm

BIENVENUE taper sur la barre espace pour avoir acces au Menu

Taper sur la touche espace de manière prolongée et attendre le message :

Entrer les chiffres de votre numero :

Taper votre numéro de 1 à 15 chiffres terminer par Retour chariot. Le système confirme par :

Votre numéro est xxxxxxxxxx

Pour introduire une temporisation à la numérotation Entrer le caractère majuscule P ( chaque P équivaux à 1 seconde)
En cas d'erreur recommencer la procédure
L'émetteur est opérationnel.
