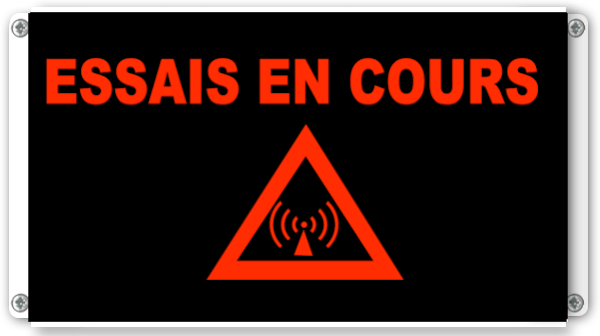

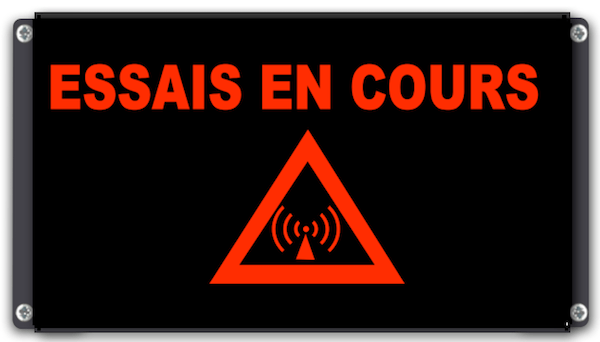

Panneau lumineux « ESSAIS EN COURS » – pictogramme radiofréquence — 225 × 130 × 25 mm
Panneau lumineux « ESSAIS EN COURS » – pictogramme radiofréquence
Signalisation lumineuse pour zones d’essais RF – format extra-plat
225 × 130 × 25 mm Consommation :
200 mA Alim. 24 Vcc (12/48 Vcc, 220 Vac) Rétroéclairage LEDs
Description & usages
Le panneau lumineux « ESSAIS EN COURS » avec pictogramme radiofréquence signale clairement qu’une activité d’essais RF est en cours. Il prévient les tiers, renforce la sécurité de la zone et facilite l’application des consignes (accès, périmètres, EPI).
Rôle du pictogramme
- Alerte immédiate : symbole RF + libellé explicite, perceptible à distance.
- Visibilité élevée : rétroéclairage LEDs lisible en intérieur lumineux.
- Intégration simple : format extra-plat, pose sur linteau/porte/clôture.
- Message universel : efficace en environnements multilingues et bruyants.
Applications détaillées
- Laboratoires de test et de recherche
- Centres de R&D technologique
- Installations industrielles et de télécommunications
Dangers liés à l’exposition aux radiofréquences (RF)
Synthèse des principaux risques et bonnes pratiques de prévention à proximité d’émetteurs RF (laboratoires, zones d’essais, télécommunications). Références générales : OMS, ICNIRP, ANSES, INRS.
| Danger | Effet principal | Prévention / Mesures |
|---|---|---|
| Effets thermiques (échauffement des tissus) | Hyperthermie locale, brûlures internes ; risque oculaire (cristallin/cataracte) en exposition forte/prolongée. | Respect des distances de sécurité, limitation du temps d’exposition, réduction de puissance, blindage/écrans, verrouillage d’accès (LOTO), balisage lumineux « Essais en cours ». |
| Électrostimulation (fréquences basses RF) | Picotements, contractions musculaires, gêne sensorielle par courants induits. | Maintenir en-dessous des limites réglementaires, distances/écrans, contrôle d’accès, procédure d’essai supervisée. |
| Interférences avec dispositifs médicaux | Dysfonctionnement de pacemakers, DAI, pompes, implants auditifs. | Zones interdites aux porteurs d’implants, signalisation claire, essais CEM préalables, distances minimales, procédures d’accueil/briefing visiteurs. |
| Interférences sur équipements / sécurité | Déclenchements intempestifs ou non-déclenchements de capteurs, alarmes, automatismes. | Conception/validation CEM, câblage et mise à la terre soignés, filtres/étanchéité RF, essais en configuration réelle. |
| Échauffement de matériaux / incendie localisé | Surchauffe de matériaux conducteurs/humides proches d’antennes ou guides. | Éloigner matériaux sensibles, contrôle de puissance et du ROS, surveillance en essai, extincteurs adaptés. |
| Exposition involontaire du personnel | Dépassement de seuils par absence de perception du risque (ondes invisibles/inodores). | Signalisation visible (panneau « ESSAIS EN COURS – RF »), procédures d’accès, formation, mesures périodiques (sondes RF), tenue d’un registre d’exposition. |
Limites d’exposition : se référer aux recommandations ICNIRP/IEEE et à la réglementation française en vigueur (Code du travail).
