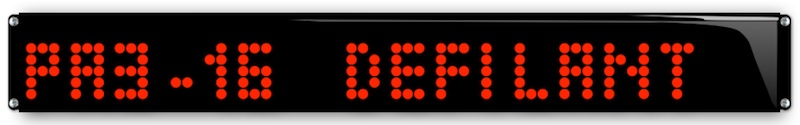

Afficheur défilant à 16 caractères de 3,5 cm de hauteur très basse consommation

Faible consommation, moins de 3 watt

Afficheur alphanumérique hauteur de caractères 3,5 cm( lisible à 30 mètres )




Afficheur alphanumérique fonctionnant en mode défilant ou en mode statique
Leds rouges de 3,5 mm (chaque caractère est constitué 15 leds 5x 3).
Angle de vision : 60°. Intensité lumineuse :200 mdc
Message défilant de 250 caractères. (en option 2000 caractères)
Liaison série par une paire blindée : 9600 bauds, 8 bits, 1 bit start, 1 bit d'arrêt, pas de parité, pas de contrôle de flux

Caractères supportés : !"'()*+,-./0123456789:;<=>?ABCDEFGHIJKLMNOPQRSTUVWXYZ
Alimentation en 5 volts courant continu. ( un bloc secteur domestique externe est offert :attention cette alimentation n'est pas étanche )
Possibilité d'alimentation de 12 Vcc à 24 Vcc par adjonction d'un module interne
Livré avec un cordon série de 1,8 mètre et avec clé USB ( version standard )
Tous ces afficheurs peuvent être adaptés à vos besoins


afficheur defilant hauteur de caractere 3,5 cm

Afficheurs réalisés en Plexiglas
Circuits imprimés, en verre époxy à trous métallisés
Fabrication et conception Française . Possibilité de garantie de 3 et 5 ans
Extra plat 2,1 centimètres

Afficheurs non multiplexés (tous les caractères sont affichés simultanément )
Modèle ES et ED pour commande par centrale à messages 16 et 24 voies
Modèle TCP/IP pour liaison Ethernet
Liaison de commande : RS 232, sur demande RS 485, Bus I2C, Ethernet etc...


Caractéristiques générale :

Modèle intérieur ( IP 40 )
Référence : PA3-16
Dimensions : 520 x 65 x 21 mm
Poids 600 grammes
Entrée RS 232 par fiche DB9 sur le coté droit de l'afficheur
Entrée de l'alimentation 6 Vcc par fiche de 2,1 sur le coté droit de l'afficheur
Fixation avec 4 vis de 3 mm sur les oreilles du fond (fond 540 x 65 mm )
Modèle standard : fonctionnement défilant ou alphanumérique statique
Boiter entièrement en Plexiglas ( corps et fond )
Alimentation 5 Volts courant continu. Puissance dissipée 5 watts
Commande par PC ou Mac ou par un Terminal VT100 (le programme est embarqué dans l'afficheur)
Commande par système sur demande Suffixe Sys ( commande par code ASCII )

Modèle extérieur étanche (IP65) scellé.

Référence PA3-16 Ext
Mêmes caractéristiques sauf :
L'entrée DB9 et l'entrée de l'alimentation se trouvent sur un câble de 2 mètres
Sortie du câble sur le coté droit par un presse étoupe
Les entrées DB9 et de l'alimentation ne sont pas étanches et doivent être placées à l'abri
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( fond 540 x 65 mm )

detail fixation
Détail de la fixation
detail branchement cote
Détail des branchements du côté droit
branchement db9
Branchement sur le câble de sortie
Programmation des afficheurs défilants par PC ou par Mac

Programmation des afficheurs défilants par Terminal MT1

Programmation depuis un iphone ou un ipad



Options :

CDS3 :Rallonge série pour PC 3 mètres

CDS10 : Rallonge série pour PC 10 mètres

CDS25 : Rallonge série pour PC 25 mètres

CDS50 : Rallonge série pour PC 50 mètres

AL3 Ext : Alimentation étanche 220 Vac / 6 Vcc

AL24 : Alimentation interne de 12 à 24Vcc

MEM : Extension mémoire interne 2000 caractères

RS485 : Module externe RS 485

ETHERNET : Module Ethernet externe

WiFi :Module Wifi

USB/RS232 : Adaptateur externe pour port USB
Commande des afficheurs par module Ethernet ( IP ).
Adresse IP : 10.1.0.3 et Port 1470. Autres adresses sur demande
En savoir plus

Commande par Wifi : En savoir plus

Pour les PC et pour les Mac ne possédant que des Ports USB
utiliser l'adaptateur USB/RS232


SREI conçoit et fabrique entièrement ces appareils à l'exception des alimentations
Pour des raisons de fiabilité la longueur maximum des afficheurs,doit être inférieure à 1 mètre.
Au delà les problèmes de dilatation finissent toujours par affecter le bon fonctionnement des afficheurs


Caractéristiques afficheur 8 caractères de 3,5 cm

Modèle intérieur ( IP 40 ) Référence : PA3-8

Dimensions : 270 x 65 x 21 mm
Poids 300 grammes
Entrée RS 232 par fiche DB9 sur le coté droit de l'afficheur
Entrée de l'alimentation 5 volts courant continu par fiche de 2,1 sur le coté droit de l'afficheur
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 290 x 65 mm
Boîtier entièrement en Plexiglas ( corps et fond )
Alimentation 5 volts courant continu. Puissance dissipée 3 watts


Modèle extérieur étanche (IP65) scellé.

Mêmes caractéristiques sauf :
Référence PA3-8 Ext
L'entrée DB9 et l'entrée de l'alimentation se trouvent sur un câble de 2 mètres
Sortie du câble sur le coté droit par un presse étoupe
Les entrées DB9 et de l'alimentation ne sont pas étanches et doivent être placées à l'abri
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 540x 65 mm )

Caractéristiques afficheur 24 caractères de 3,5 cm


Modèle intérieur ( IP 40 ) Référence : PA3-24

Dimensions : 740 x 65 x 21 mm
Poids 750 grammes
Entrée RS 232 par fiche DB9 sur le coté droit de l'afficheur
Entrée de l'alimentation 5 volts courant continu par fiche de 2,1 sur le coté droit de l'afficheur
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 760 x 65 mm
Boîtier entièrement en Plexiglas ( corps et fond )
Alimentation 5 volts courant continu. Puissance dissipée 5 watts



Modèle extérieur étanche (IP65) scellé.

Mêmes caractéristiques sauf :
Référence PA3-24 Ext
L'entrée DB9 et l'entrée de l'alimentation se trouvent sur un câble de 2 mètres
Sortie du câble sur le coté droit par un presse étoupe
Les entrées DB9 et de l'alimentation ne sont pas étanches et doivent être placées à l'abri
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 760x 65 mm )

Caractéristiques afficheur 30 caractères de 3,5 cm

Modèle intérieur ( IP 40 ) Référence : PA3-30

Dimensions : 910 x 65 x 21 mm
Poids 1000 grammes ( 1 kg)
Entrée RS 232 par fiche DB9 sur le coté droit de l'afficheur
Entrée de l'alimentation 5 volts courant continu par fiche de 2,1 sur le coté droit de l'afficheur
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 930 x 65 mm
Boîtier entièrement en Plexiglas ( corps et fond )
Alimentation 5 volts courant continu. Puissance dissipée 7 watts

Modèle extérieur étanche (IP65) scellé.

Mêmes caractéristiques sauf :
Référence PA3-30 Ext
L'entrée DB9 et l'entrée de l'alimentation se trouvent sur un câble de 2 mètres
Sortie du câble sur le coté droit par un presse étoupe
Les entrées DB9 et de l'alimentation ne sont pas étanches et doivent être placées à l'abri
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 930 x 65 mm )
