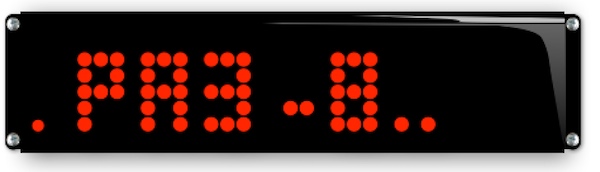

Afficheur défilant à 8 caractères de 3,5 cm de hauteur très basse consommation
Faible consommation, moins de 2 watt
Afficheur alphanumérique hauteur de caractères 3,5 cm( lisible à 30 mètres )
Afficheur alphanumérique fonctionnant en mode défilant ou en mode statique
Leds rouges de 3,5 mm (chaque caractère est constitué 15 leds 5x 3).
Angle de vision : 60°. Intensité lumineuse :200 mdc
Message défilant de 250 caractères. (en option 2000 caractères)
Liaison série par une paire blindée : 9600 bauds, 8 bits, 1 bit start, 1 bit d'arrêt, pas de parité, pas de contrôle de flux
Caractères supportés : !"'()*+,-./0123456789:;<=>?ABCDEFGHIJKLMNOPQRSTUVWXYZ
Alimentation en 5 volts courant continu. ( un bloc secteur domestique externe est offert :attention cette alimentation n'est pas étanche )
Possibilité d'alimentation de 12 Vcc à 24 Vcc par adjonction d'un module interne
Livré avec un cordon série de 1,8 mètre et avec clé USB ( version standard )
Tous ces afficheurs peuvent être adaptés à vos besoins
Caractéristiques générale :
Modèle intérieur ( IP 40 ) Référence : PA3-8
Dimensions : 270 x 65 x 21 mm
Poids 300 grammes
Entrée RS 232 par fiche DB9 sur le coté droit de l'afficheur
Entrée de l'alimentation 5 volts courant continu par fiche de 2,1 sur le coté droit de l'afficheur
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 290 x 65 mm
Boîtier entièrement en Plexiglas ( corps et fond )
Alimentation 5 volts courant continu. Puissance dissipée 3 watts
Modèle extérieur étanche (IP65) scellé.
Mêmes caractéristiques sauf :
Référence PA3-8 Ext
L'entrée DB9 et l'entrée de l'alimentation se trouvent sur un câble de 2 mètres
Sortie du câble sur le coté droit par un presse étoupe
Les entrées DB9 et de l'alimentation ne sont pas étanches et doivent être placées à l'abri
Fixation avec 4 vis de 3 mm sur les oreilles du fond ( dimensions du fond 540x 65 mm )
Options :
CDS3 :Rallonge série pour PC 3 mètres
CDS10 : Rallonge série pour PC 10 mètres
CDS25 : Rallonge série pour PC 25 mètres
CDS50 : Rallonge série pour PC 50 mètres
AL3 Ext : Alimentation étanche 220 Vac / 6 Vcc
AL24 : Alimentation interne de 12 à 24Vcc
MEM : Extension mémoire interne 2000
caractères
RS485 : Module externe RS 485
ETHERNET : Module Ethernet externe
WiFi :Module Wifi
USB/RS232 : Adaptateur externe pour port USB |
Commande des afficheurs par module Ethernet ( IP ).
Adresse IP : 10.1.0.3 et Port 1470. Autres adresses sur demande
En savoir plus
Commande par Wifi : En savoir plus
Pour les PC et pour les Mac ne possédant que des Ports USB
utiliser l'adaptateur USB/RS232
|
SREI conçoit et fabrique entièrement ces appareils à l'exception des alimentations
Pour des raisons de fiabilité la longueur maximum des afficheurs,doit être inférieure à 1 mètre.
Au delà les problèmes de dilatation finissent toujours par affecter le bon fonctionnement des afficheurs
